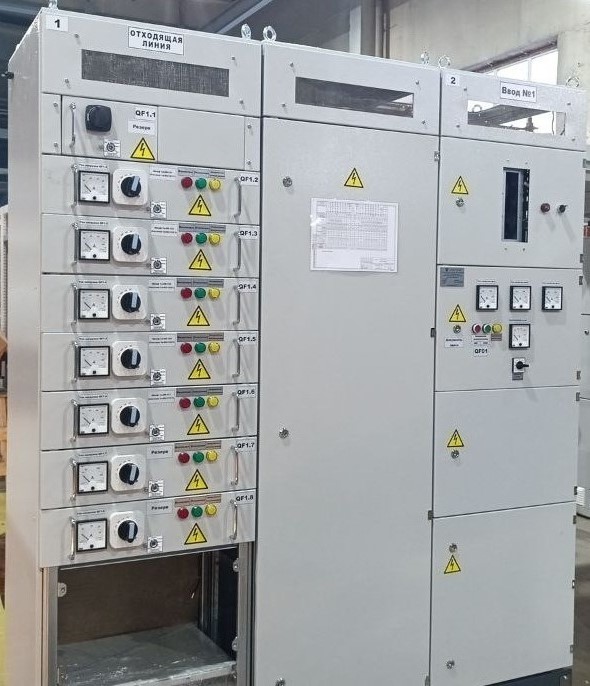

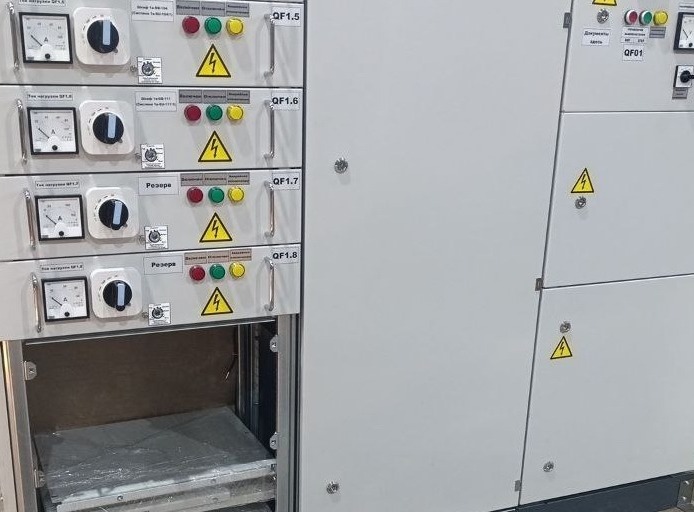

НКУ с выдвижными блоками

НАЗНАЧЕНИЕ

НКУ с выдвижными блоками управления предназначены для приема и распределения электроэнергии, управления электродвигателями, регулирования автоматики, измерений, сигнализации и защиты оборудования. Их особенность в объединении двух различных функций (силового распределения электроэнергии и управления электродвигателями) в одном выкатном модуле. Один выкатной модуль управляет одним двигателем. В каждом шкафу можно установить до 36 выкатных модулей (в зависимости от требуемого номинального тока). Таким образом, достигается высокая компактность и экономия пространства. Интеллектуальная система защиты, управления и контроля электродвигателями обеспечивает комплексную и адресную обработку предупредительных сигналов и информации. Это позволяет операторам установок принимать обоснованные решения для обеспечения оптимальной и надежной эксплуатационной установки.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра	Значение параметра
Номинальное рабочее напряжение главных цепей, В	400
Номинальное рабочее напряжение вторичных цепей, В	~ 220
Номинальная частота, Гц	50
Номинальный ток сборных шин, А	До 5000
Номинальное напряжение изоляции сборных шин, В	1000
Ток короткого замыкания (ударный), (максимальное значение), кА	187
Сквозной ток короткого замыкания (действующий), (максимальное значение), кА/1сек	85
Внутреннее секционирование в соответствии с ГОСТ Р 51321.1	Виды 1, 2а, 2b, 3a, 3b, 4a, 4b
Обслуживание щита	Одностороннее/двустороннее
Степень защиты оболочки по ГОСТ 14254	IP20, IP31, IP54, IP44
Группа механического исполнения по ГОСТ 17516.1 в части стойкости к механическим внешним воздействующим факторам	М3
Система заземления	TN-C, TN-C-S, TN-S
Климатическое исполнение и категория размещения по ГОСТ 15150	У3
Гарантийный срок службы: • со дня ввода в эксплуатацию • со дня продажи	12 месяца 36 месяцев
Срок службы с возможной заменой коммутационных аппаратов	Не менее 30 лет
Средняя наработка на отказ, час	20000
