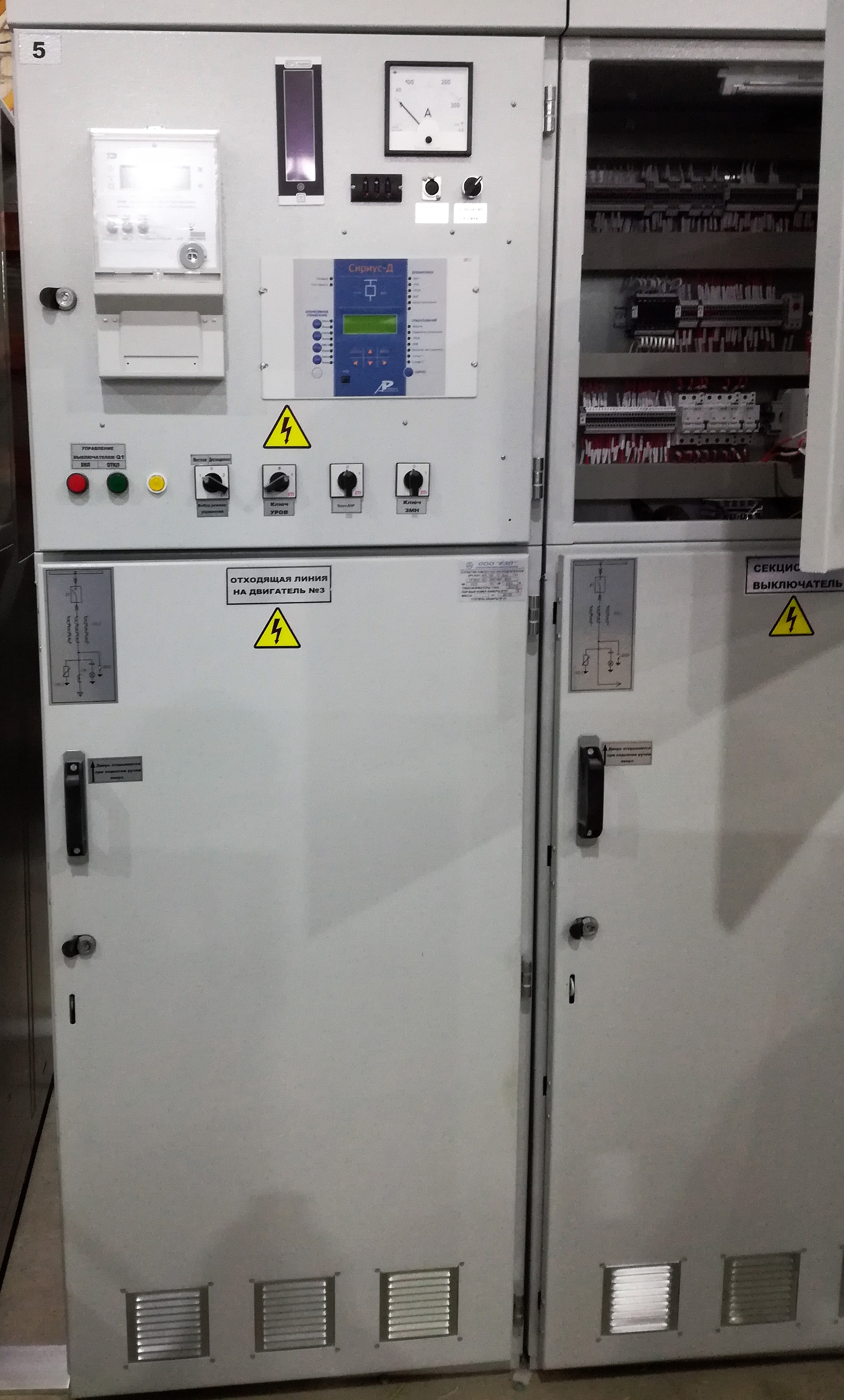

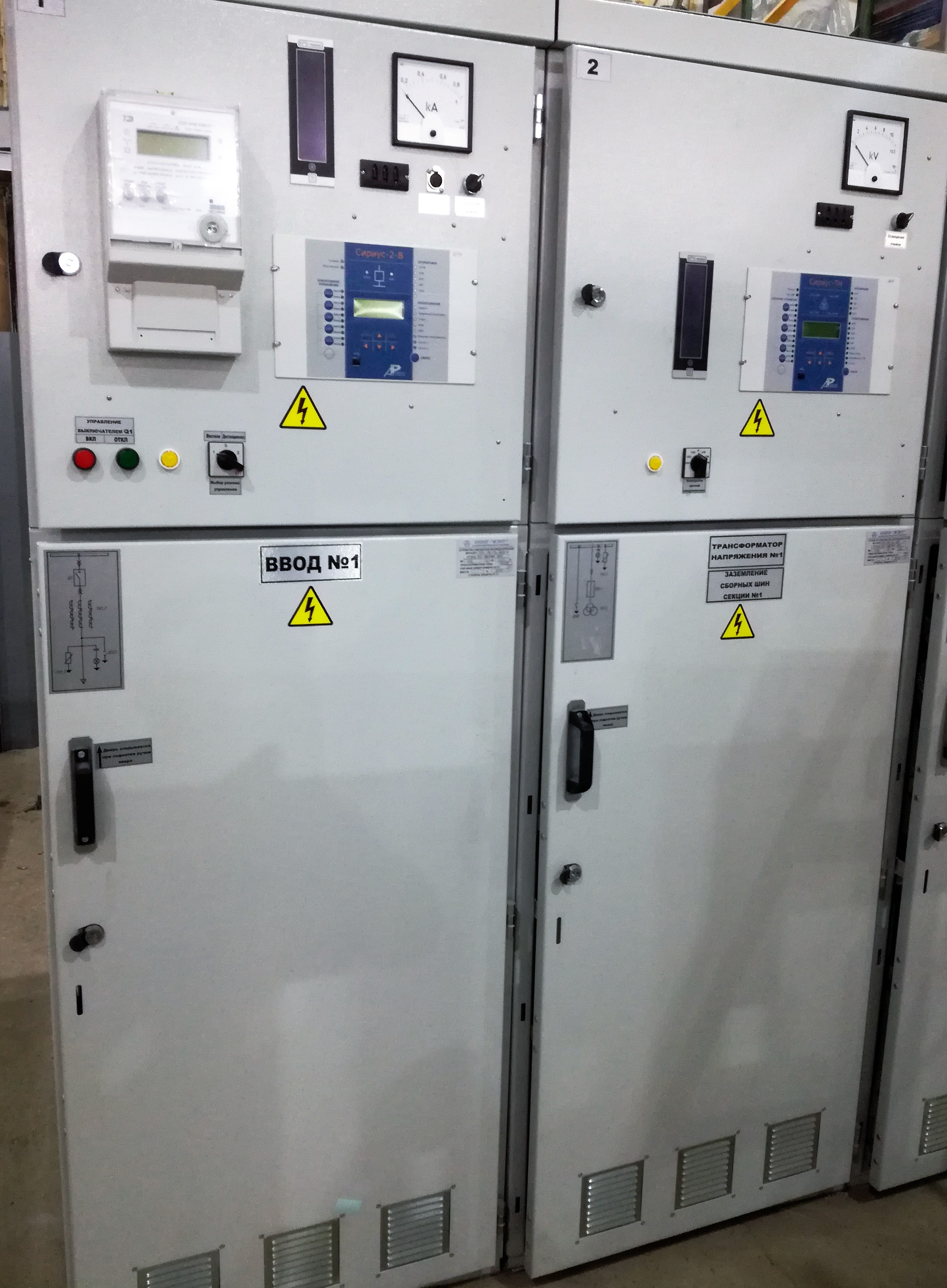

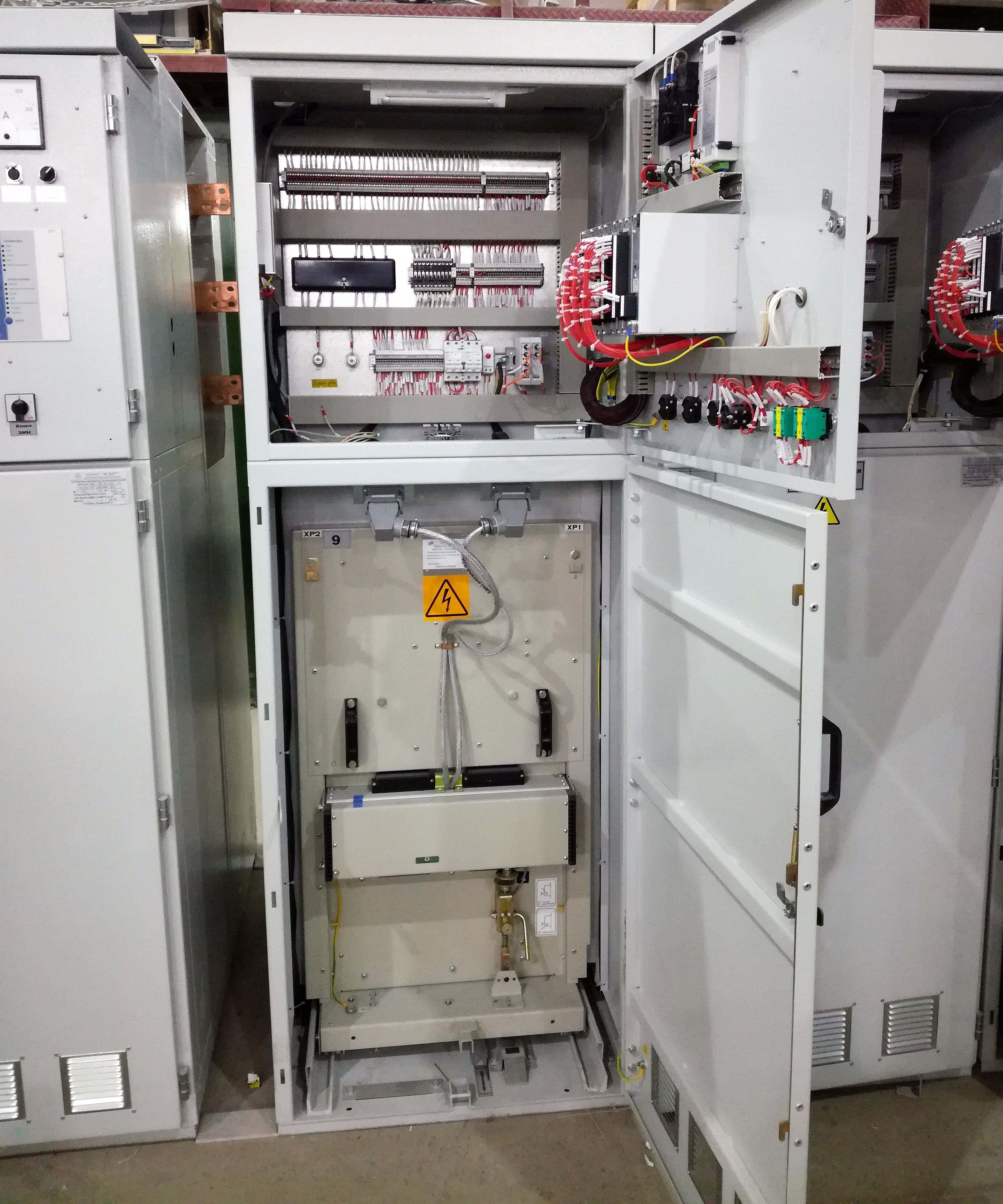

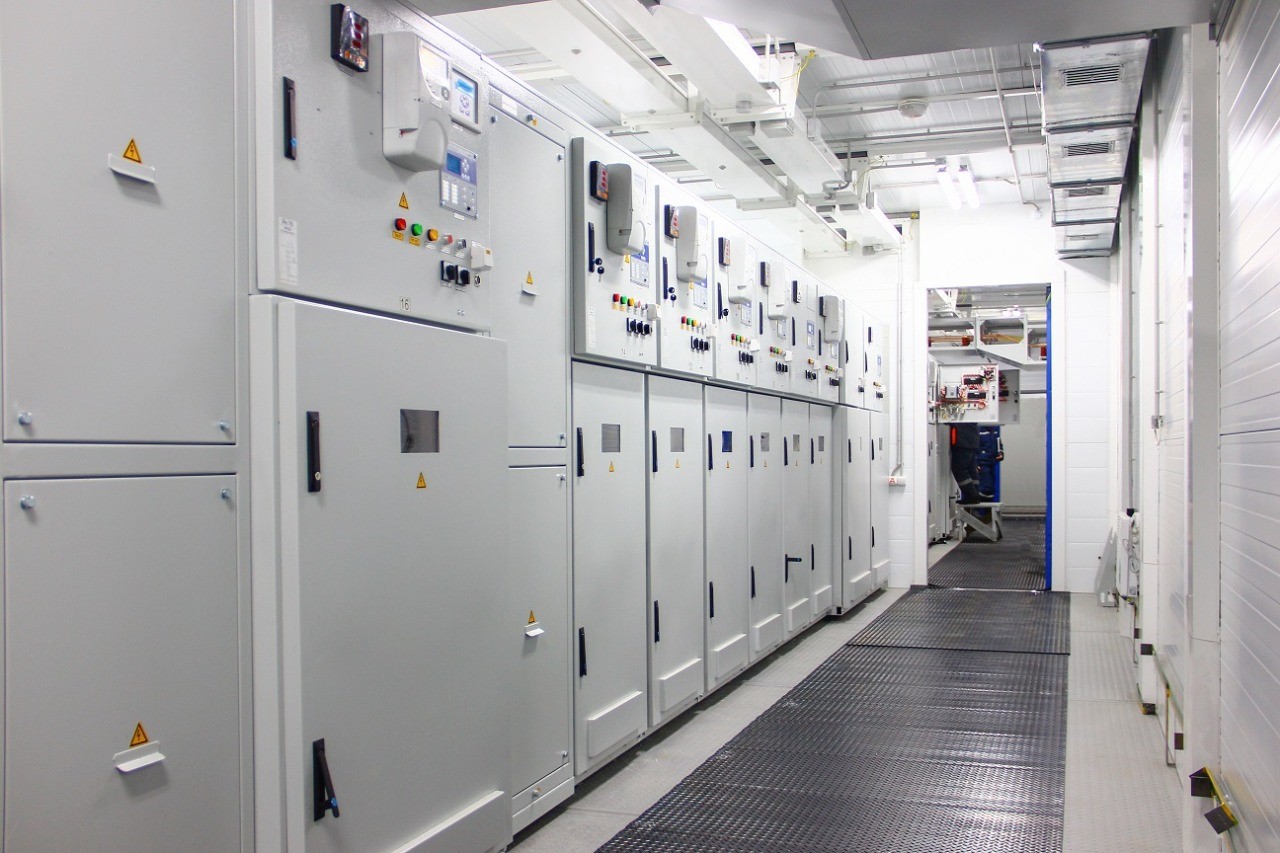

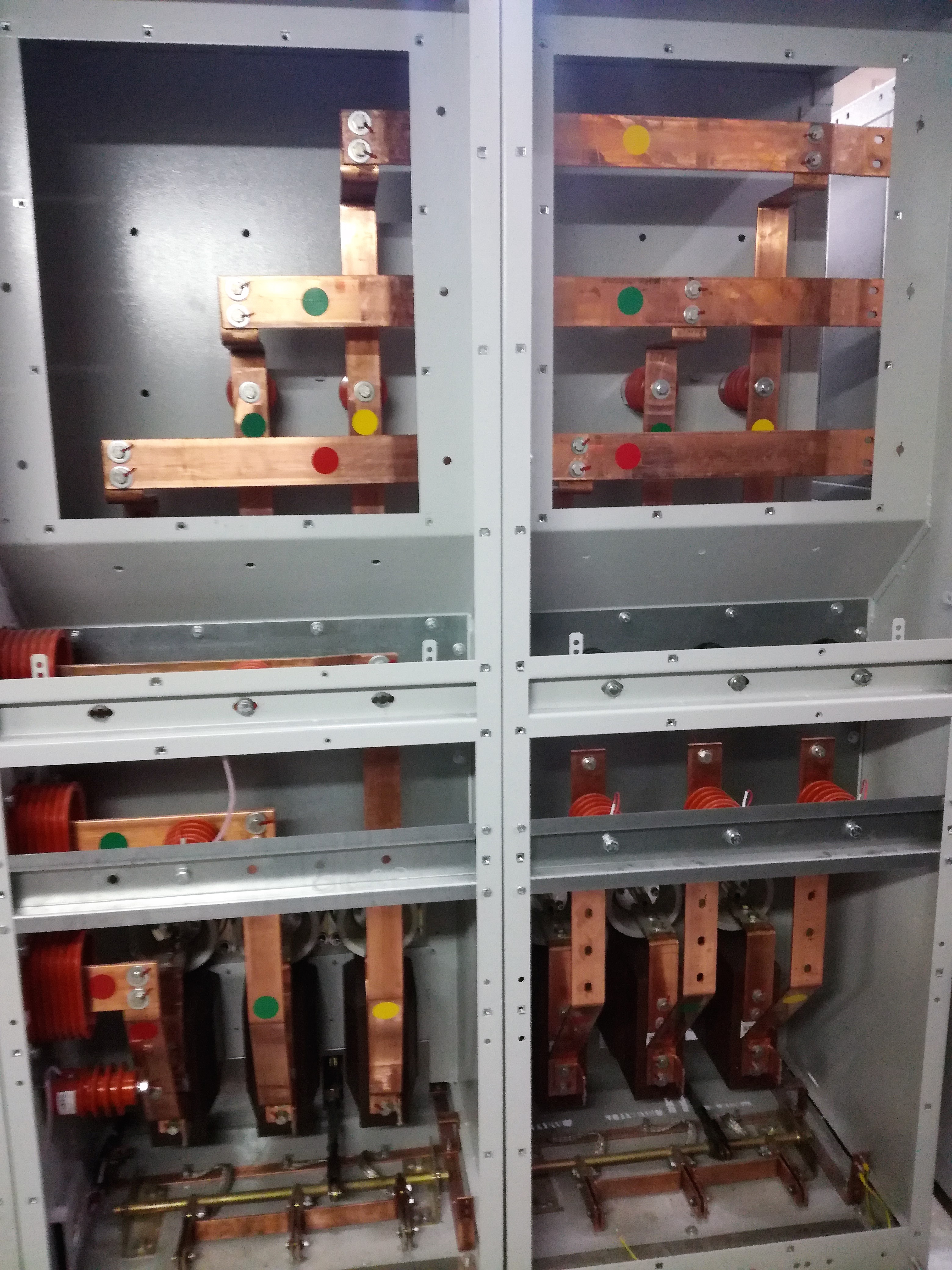

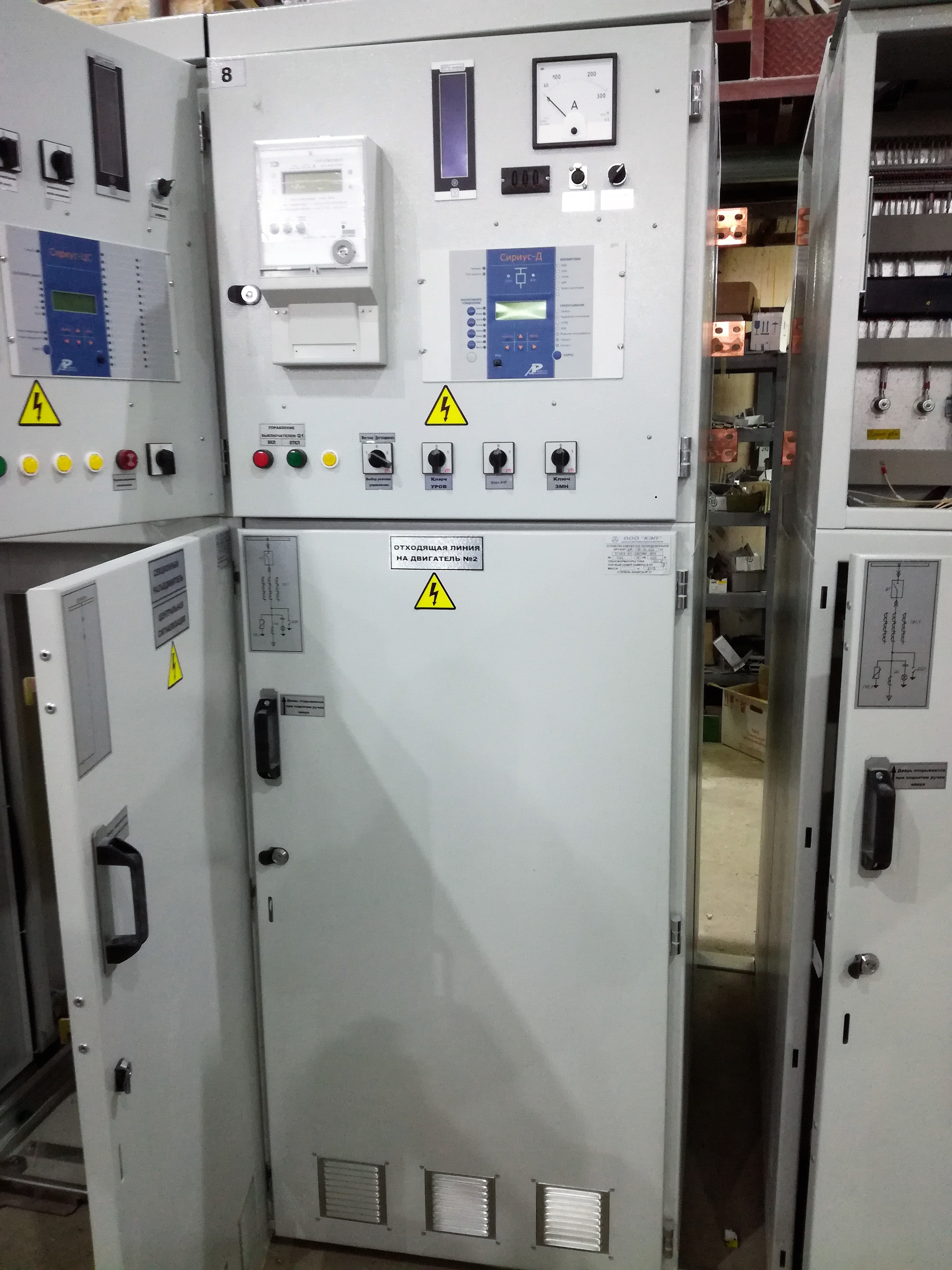

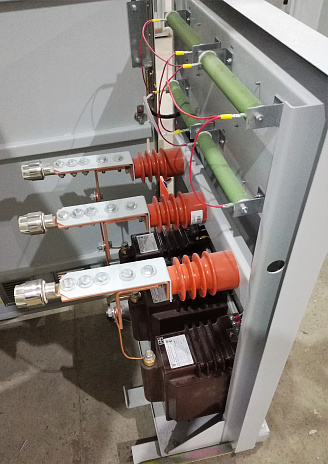

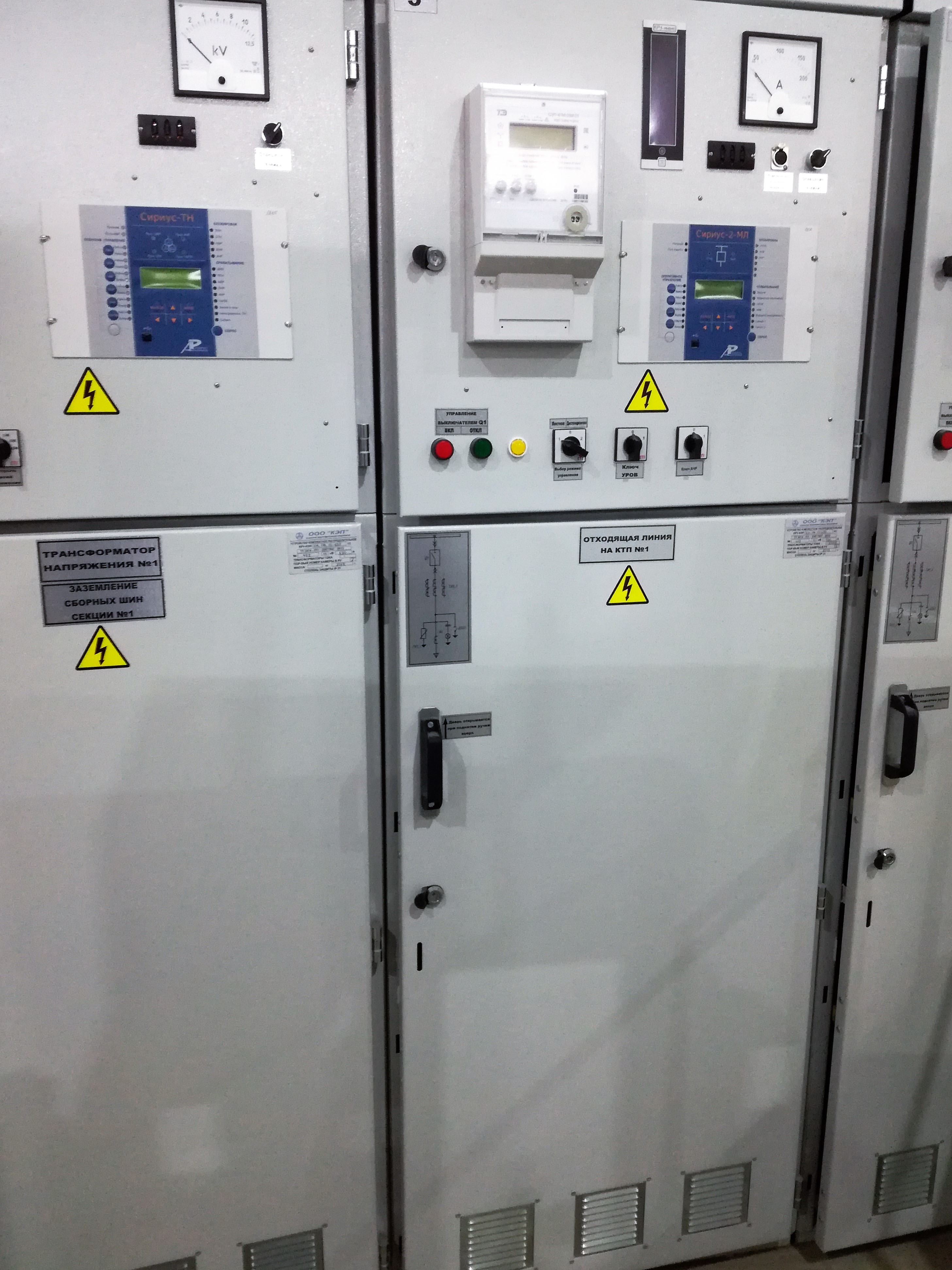

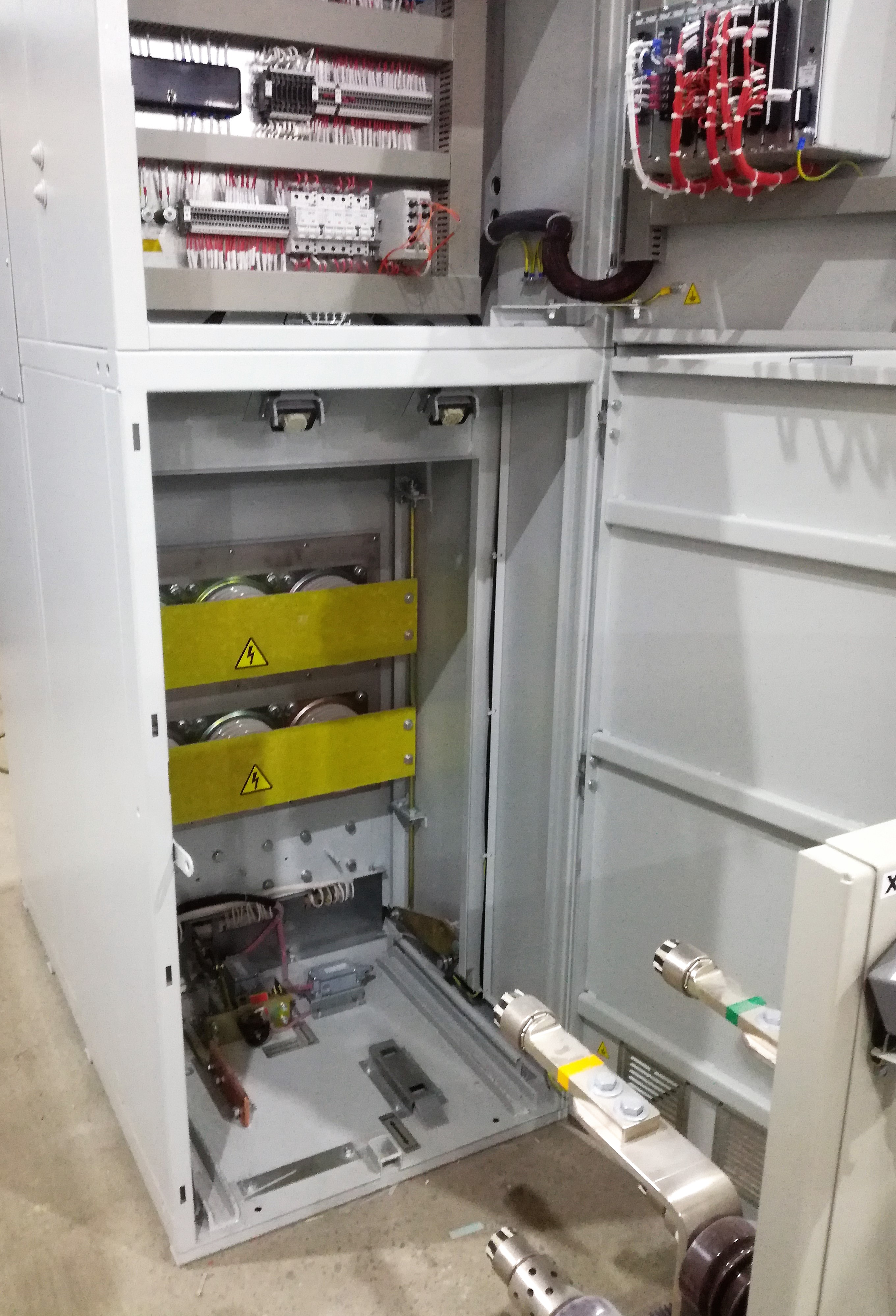

Комплектные распределительные устройства серии КРУ КМ-1Ф

НАЗНАЧЕНИЕ

Устройства комплектные распределительные серии КМ-1Ф (КРУ КЭП) предназначены для работы в электрических установках трехфазного переменного тока частоты 50 Гц или 60 Гц, класса напряжения 6 кВ или 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор с нейтралью.

КРУ применяются в закрытых распределительных устройствах, в
том числе, в электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями.

КРУ используется для комплектования:

• распределительных устройств 6 - 10 кВ собственных нужд
  электростанций;
• электрических подстанций или электроустановок предприятий
  металлургической, машиностроительной, химической отраслей промышленности;
• тяговых подстанций метрополитена и наземного электротранспорта;
• подстанций предприятий коммунального хозяйства;
• сельскохозяйственных потребителей и т.д.

КРУ не предназначены для работы в установках специальных назначений, например, в корабельных и судовых
распределительных устройствах, экскаваторах и т. п.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра	Значение параметра
Номинальное напряжение (линейное), кВ	6; 10
Наибольшее рабочее напряжение (линейное), кВ	7,2; 12
Номинальный ток главных цепей шкафов КРУ, А	630;1000;1250;1600;2000
Номинальный ток сборных шин, А	630;1000;1250;1600;2000
Номинальный ток отключения выключателя, встроенного в КРУ, кА	20;31,5;40
Ток термической стойкости (кратковременный ток в течение 3 с), кА	20;31,5
Ток электродинамической стойкости (амплитуда), кА	51;81
Номинальное напряжение вспомогательных цепей, В - переменного тока -постоянного тока	220 110;220

УСЛОВИЯ ЭКСПЛУАТАЦИИ КАМЕР КРУ КМ-1Ф

Номинальные значения климатических факторов эксплуатации КРУ - по ГОСТ 15150 и ГОСТ 15543.1. Высота установки КРУ над уровнем моря не более 1000 м.

Диапазон температур окружающего воздуха:

• от 1 до 40С для шкафов без установки подогревателей;
• от минус 25 до плюс 40С для шкафов с установкой подогревателей в релейном шкафу.

Окружающая среда невзрывоопасная, не содержащая агрессивных газов и испарений, химических отложений; не насыщенная токопроводящей пылью и водяными парами, снижающими параметры изделий в недопустимых пределах.

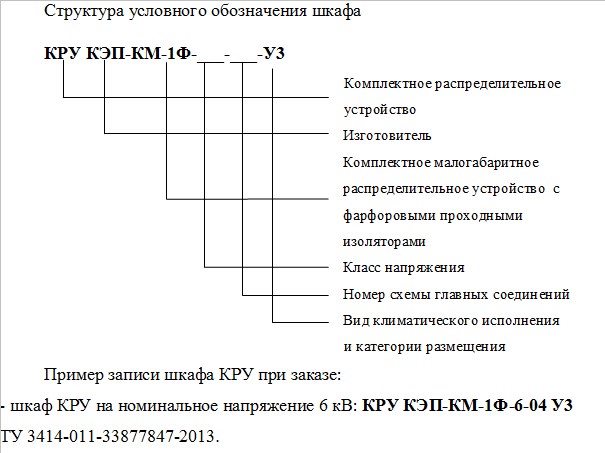

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КАМЕР КРУ
