Пункт секционирования столбовой ПСС-6(10)кВ

Опросный лист (Скачать)

НАЗНАЧЕНИЕ

Пункт секционирования столбовой или вакуумный реклоузер (далее - реклоузер) — это коммутирующее устройство наружной установки на основе вакуумного выключателя, предназначенное для коммутации и защиты воздушных линий электропередачи трехфазного переменного тока частотой 50 Гц и напряжением 6(10) кВ.

Реклоузер предназначен для оперативных переключений в распределительной сети, отключения поврежденных участков линии электропередачи, автоматического повторного включения линии, ввода сетевого резервного питания.

Реклоузер позволяет осуществлять как автоматическое, так и дистанционное, а также ручное включение и отключение вакуумного выключателя.

Входящий в состав реклоузера комплект релейной защиты позволяет обеспечить гибкость и индивидуальный подход при настройке параметров работы сети.

Применение в качестве коммутирующего устройства вакуумного выключателя совместно с современными устройствами релейной и микропроцессорной защиты обуславливает следующие его характерные преимущества реклоузеров:

Небольшие габариты и вес реклоузера, простота монтажа на опоре ЛЭП; не требуется дополнительный землеотвод, монтаж фундаментов и ограждений;
Механическая прочность, устойчивость против неблагоприятных погодных явлений (снег, ветер, гололед), вандалозащищенность;
Большой коммутационный ресурс; длительная эксплуатация без обслуживания;
Возможность получения оперативной информации о состоянии сети, автоматическая локализация повреждений без выезда оперативного персонала;
Возможность осуществления централизованного диспетчерского управления сетью.

Применение реклоузеров в распределительных сетях позволяет:

повысить надежность энергоснабжения потребителей - уменьшить количество аварийных отключений, сократить их длительность;
снизить затраты на строительно-монтажные и пусконаладочные работы;
значительно сократить эксплуатационные затраты на коммутирующее оборудование;
упростить поиск и локализацию повреждений на линиях электропередач

ТЕХНИЧЕСКИЕ ДАННЫЕ

№	Параметр			Значение
1	Номинальное напряжение, кВ			6; 10
2	Наибольшее рабочее напряжение, кВ			7,2; 12
3	Номинальный ток, А			630;1000
4	Номинальный ток отключения, кА			20
5	Номинальный ток термической стойкости (3 с), кА			20
6	Ресурс по коммутационной стойкости, не менее - при номинальном токе В-О при номинальном токе отключения В-О			3000 100
7	Напряжение оперативного питания, В			~220
8	Номинальный ток вторичных цепей, А			1 или 5
9	Класс точности	Трансформаторы тока	0,2; 0,5; 0,2S; 0,5S
		Трансформаторы напряжения	0,2; 0,5
		Счетчик электроэнергии	0,2;0,5;0,2S;0,5S
10	Диапазон предельных температур, С			-60 ... +40
11	Срок службы, лет			25

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПСС

Реклоузер предназначен для работы в следующих условиях:
высота установки над уровнем моря - не более 1000 м;
окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия;
верхнее допустимое значение относительной влажности воздуха -100% при температуре +25° С;
температура окружающего воздуха от -60° до +40° С (соответствует климатическому исполнению УХЛ категории размещения 1 по ГОСТ 15150-69);
скорость ветра не более 40 м/с при отсутствии гололеда, скорость ветра до 15 м/c при допустимой стенке гололеда не более 25 мм;
интенсивность грозовой деятельности - до 40 часов.

Полезная информация

Габаритные
размеры

Схемы
главных цепей

Конструкция
устройства

Руководство по
эксплуатации

Сертификаты
соответствия

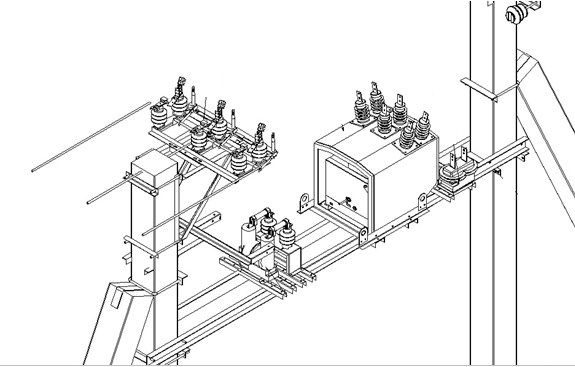

Габаритные размеры ПСС-6(10) на двух столбах

Габаритные размеры ПСС

Схема главных цепей ПСС

КОНСТРУКЦИЯ УСТРОЙСТВА

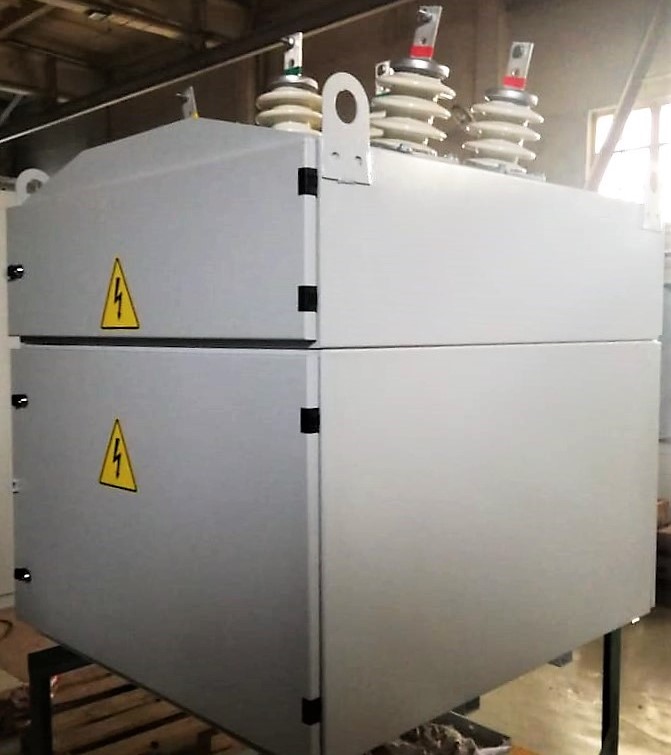

Конструктивно реклоузер состоит из следующих основных частей:

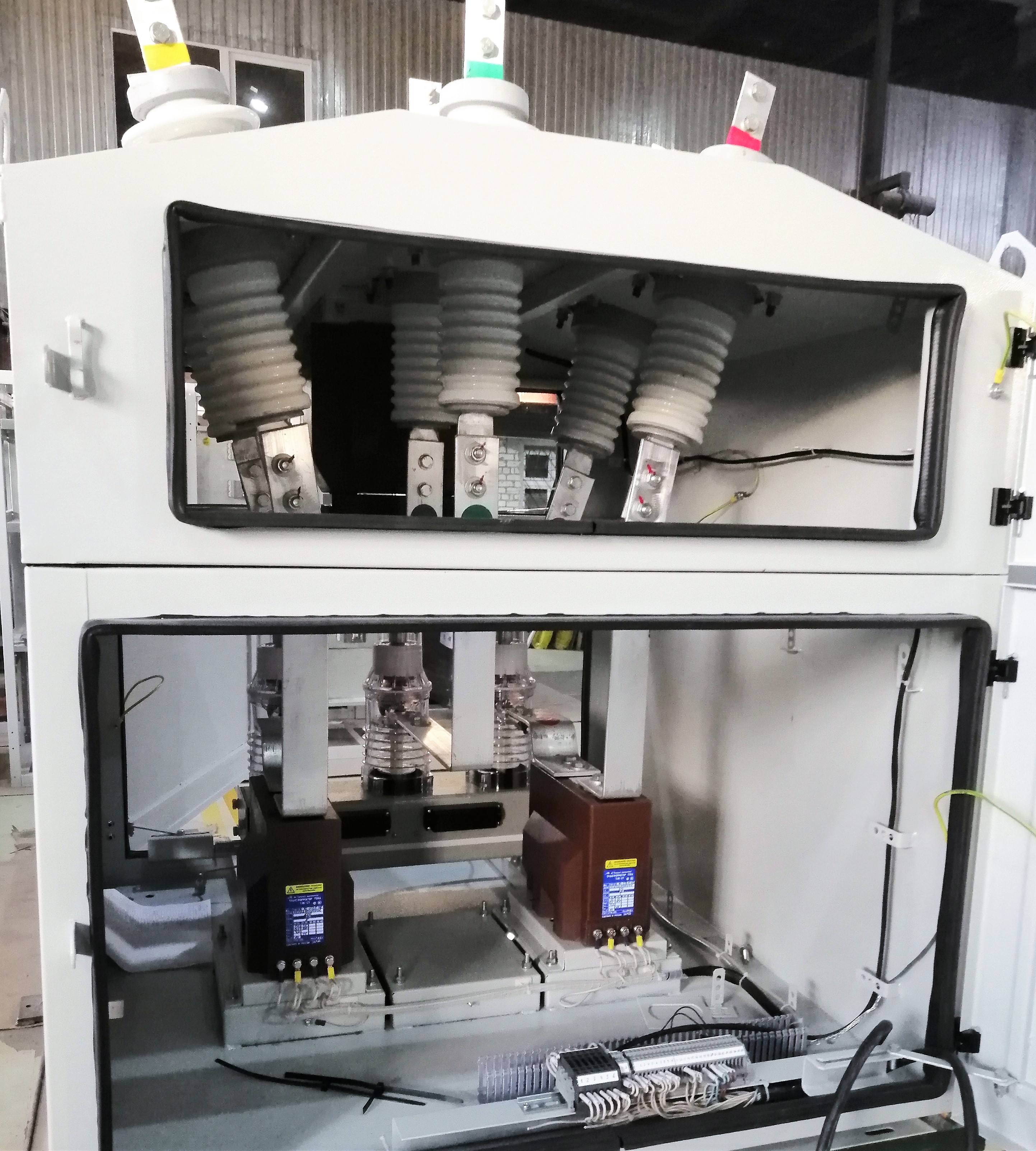

коммутационный модуль с установленным внутри вакуумным выключателем и трансформаторами (тока, напряжения, собственных нужд);
шкаф управления с установленными внутри блоком релейной защиты и автоматики, блоком управления, счетчиком электроэнергии и т.д.;
монтажный комплект для креплений на опоры.
Коммутационный модуль представляет собой конструкцию из стальных профилей, обшитых листовой сталью, покрытую слоем порошковой краски. Корпус состоит из верхней крышки, угловых кожухов, дна, боковых и торцевых панелей, выполненных для удобства монтажа. На боковых и торцевых панелях имеются резиновые уплотнители. На дне корпуса имеется болт М12х45 для заземления. По торцам модуля имеются уголки с отверстиями для установки на монтажные швеллера, которые в свою очередь крепятся к ж/б опорам посредством шпилек М16х250 и уголков. Для присоединения коммутационного модуля к ВЛ на крыше модуля установлены фарфоровые (полимерные) проходные изоляторы. Размещение изоляторов выполнено со скосами в 15 градусов по отношению к среднему вводу.

Внутри корпуса ком мутационного м одуля устанавливается оборудование на
напряжение 6(10) кВ :

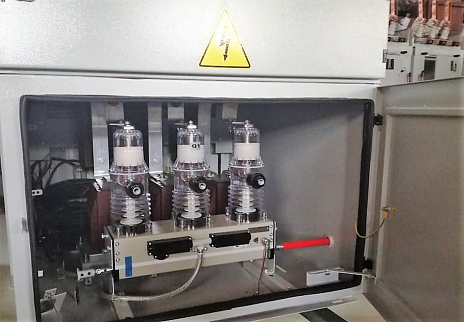

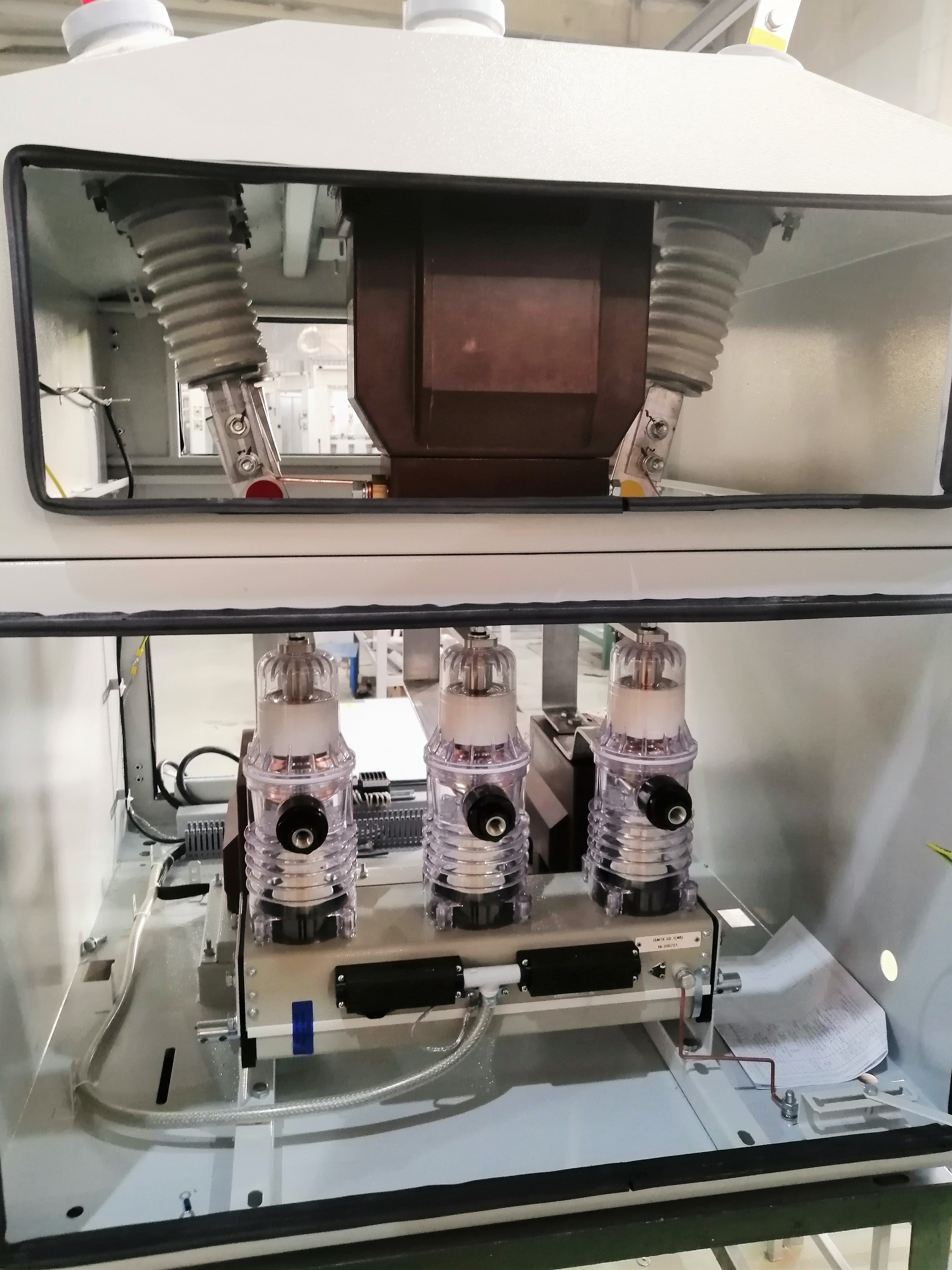

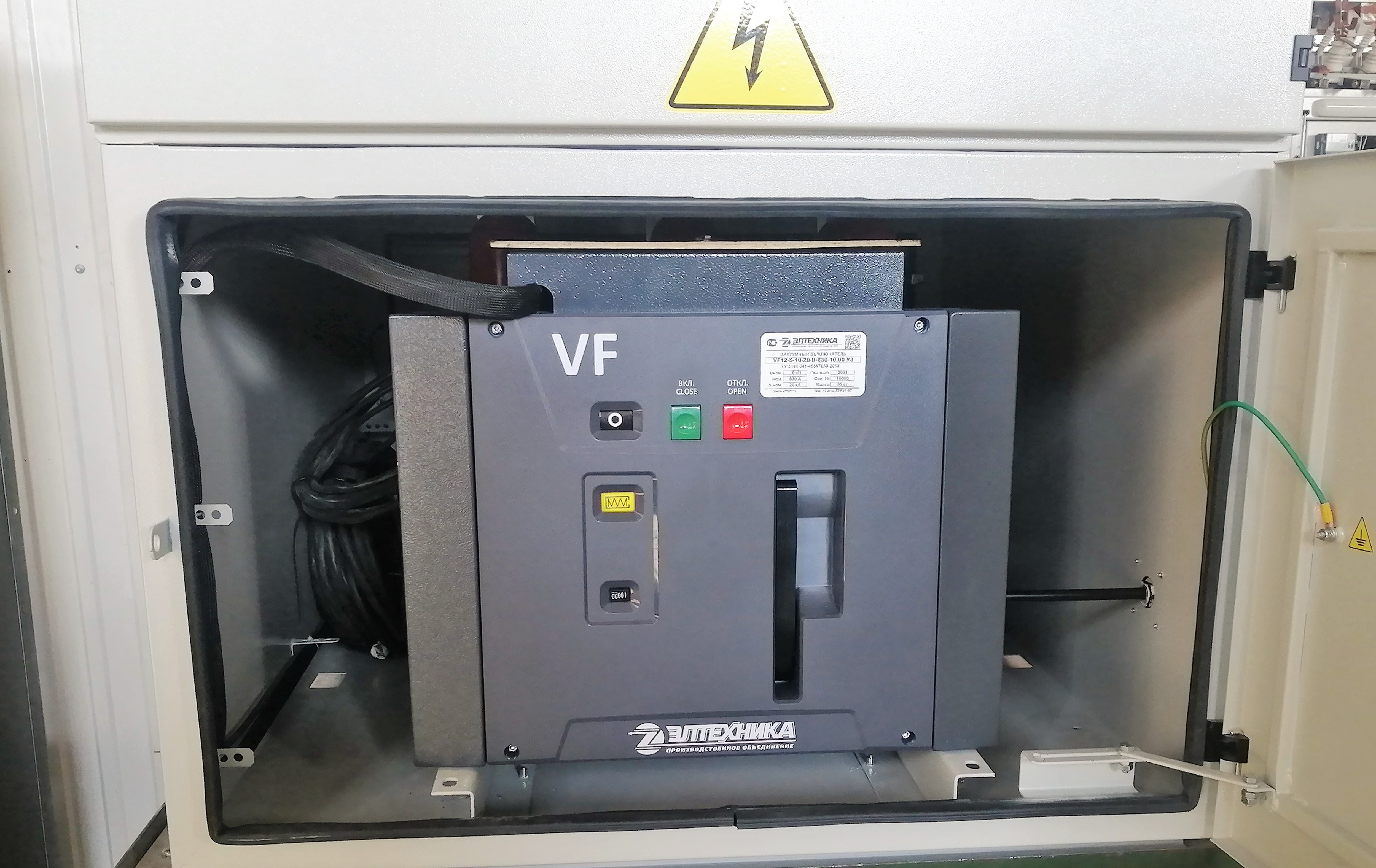

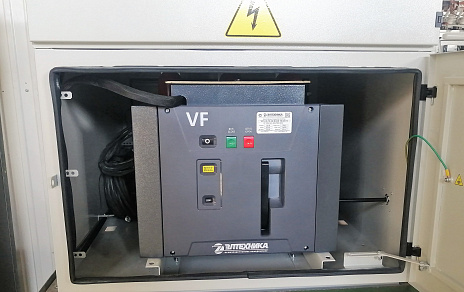

вакуумный выключатель (ВВ);
трансформаторы тока (ТТ);
трансформаторы напряжения;
предохранители;
трансформатор собственных нужд (ТСН).

Дренажные отверстие, расположенные на дне коммутационного модуля, позволяет удалять конденсат, образующийся при перепадах температуры окружающей среды.

Корпус шкафа управления выполнен из листовой стали, покрытой слоем порошковой краски. Во избежание несанкционированного доступа внутрь низковольтного шкафа на дверце шкафа предусмотрены ушки для установки навесного замка. Специальный резиновый уплотнитель обеспечивает степень защиты оболочки шкафа управления IP54. Шкаф управления связан с коммутационным модулем посредством кабеля, подключение которого осуществляется снизу модуля. Конструкция низковольтного модуля исключает попадание влаги на контакты разъемов в случае образования внутри модуля конденсата. В корпусе шкафа управления уста навливается низковольтное оборудование,
обеспечивающее управле ние реклоузером:

терминал релейной защиты и автоматики (РЗА);
органы ручного управления коммутационным модулем;
лампы индикации состояния вакуумного выключателя;

Дополнительно в корпус е шка фа управления м огут устанавливаться:

блок управления (БУ);
аппаратура связи;
источник бесперебойного питания (ИБП);
аппаратура контроля и поддержания заданной температуры внутри шкафа;
счетчик электроэнергии.

На задней стенке шкафа управления предусмотрена конструкция, с помощью которой осуществляется крепление на опоры воздушной линии электропередачи.
