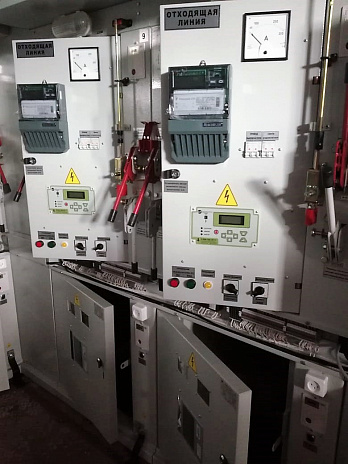

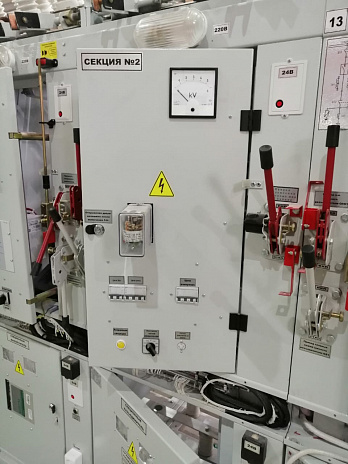

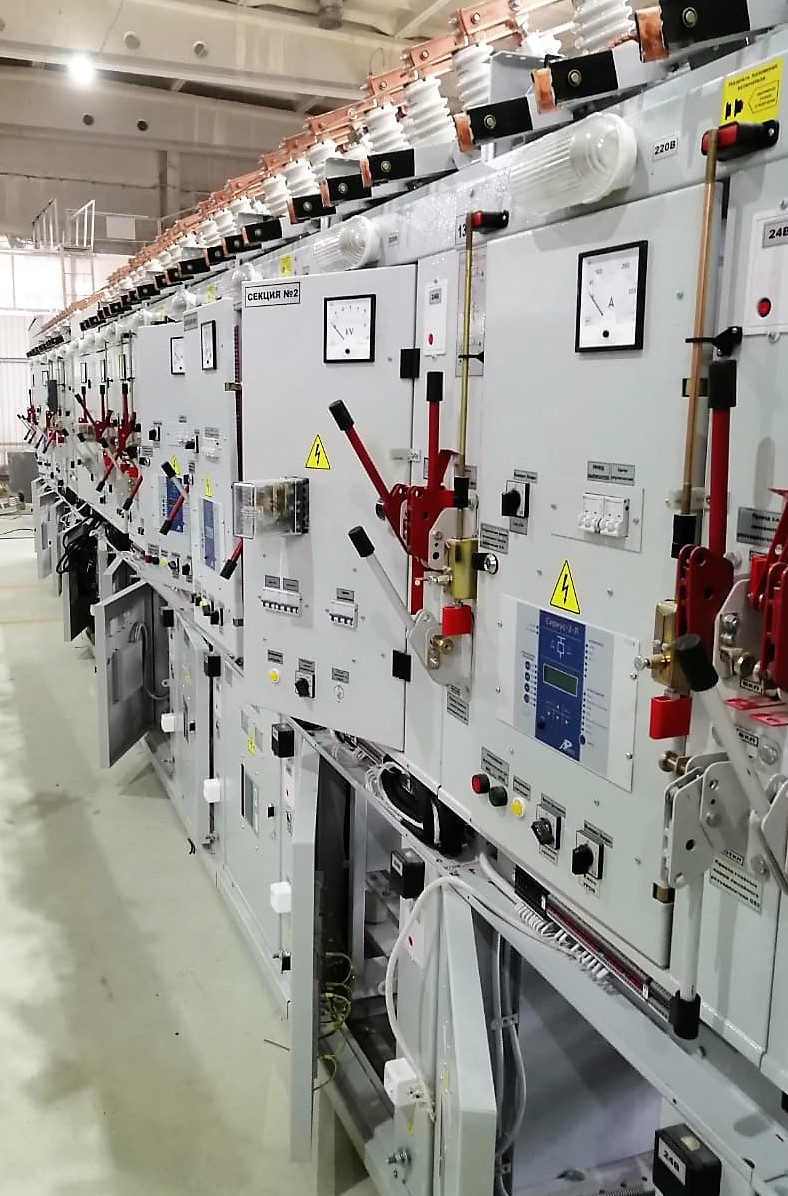

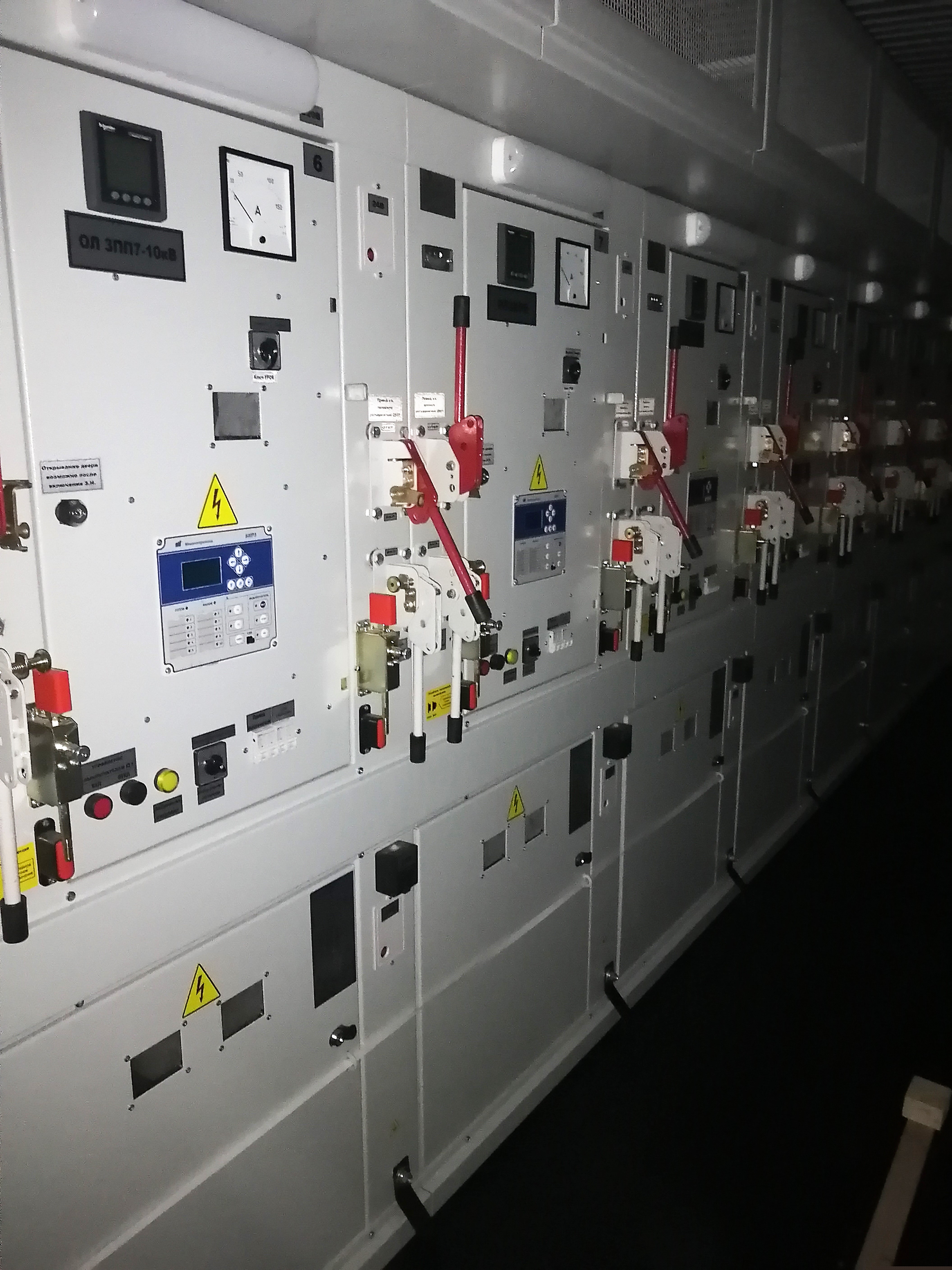

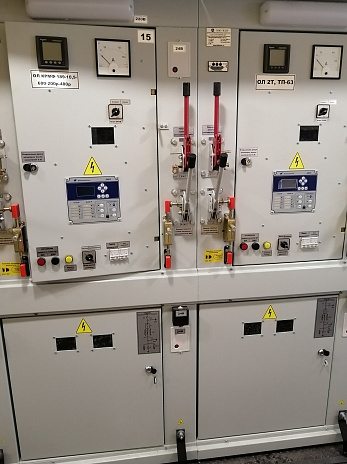

Камеры серии КСО-298, КСО-2004-1(2,3)


Опросный лист (Скачать)

НАЗНАЧЕНИЕ

Камеры сборные одностороннего обслуживания КСО-2004, напряжением 6 и 10 кВ, (далее камеры КСО), предназначены для комплектования распределительных устройств переменного трёхфазного тока частотой 50 Гц для систем с изолированной или заземлённой, через дугогасительный реактор нейтралью.
КСО применяются в составе распределительных устройств (РУ) напряжением 6 и 10 кВ при

  • новом строительстве;
  • расширении;
  • реконструкции;
  • техническом перевооружений, следующих объектов:
  • распределительных и трансформаторных подстанций городских электрических сетей.
  • распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;
  • распределительных подстанций промышленных предприятий;
  • тяговых подстанций городского электрического транспорта и метрополитена;
  • понизительных подстанций 35-110/6-10 кВ и 6-10/0,4 кВ распределительных сетей цепей.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра

Значение параметра

Номинальное напряжение (линейное), кВ

6; 10

Наибольшее рабочее напряжение (линейное), кВ

7,2; 12

Номинальный ток главных цепей камер КСО, А

400; 630;1000;1600

Номинальный ток главных цепей камер КСО с выключателем нагрузки, А

400;630

Номинальный ток отключения, кА

20

Номинальный ток трансформаторов тока, А

50, 75, 100, 150, 200, 300, 400, 630, 800, 1000;1500.

Номинальное напряжение цепей защиты, управления и сигнализации постоянного или переменного тока, (В)

220

Ток термической стойкости (кратковременный ток в течение 3 с), кА

20

Ток электродинамической стойкости (амплитуда), кА

51

Номинальное напряжение трансформаторов напряжения, (В)

100

Время протекания тока термической стойкости, С:

- для камер на 400 А и 630 А

- для камер на 1000 А и 1600 А

2

3

Номинальное напряжение трансформаторов собственных нужд, (В)

220, 380

Номинальное напряжение цепей освещения внутри камер, В

24, 36

Ток плавкой вставки силового предохранителя, (А)

2,3,5,8,10,16,20,31,5-100

Масса, (кг)

420-550



УСЛОВИЯ ЭКСПЛУАТАЦИИ КАМЕР КСО

Камеры КСО предназначены для применения в электроустановках, расположенных в районах с умеренным климатом в условиях, предусмотренных для климатического исполнения “У”, категории размещения 3 по ГОСТ 15150:

  • нижнее рабочее значение температуры окружающего воздуха минус -25С;
  • верхнее рабочее значение температуры окружающего воздуха +40°С.
  • высота над уровнем моря до 1000 м.

Камеры КСО должны эксплуатироваться в невзрывоопасной окружающей среде, не содержащей пыли в концентрациях, снижающих параметры камер.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КАМЕР КСО

КСО-КЭП-2004-Х-ХХ-Х-У3 –камера сборная одностороннего обслуживания.
КСО-КЭП-2004-Х-ХХ-Х-У3 –завод-изготовитель.
КСО-КЭП-2004-Х-ХХ-Х-У3 –серия (год разработки)
КСО-КЭП-2004-Х-ХХ-Х-У3 –габарит (1,2,3)
КСО-КЭП-2004-Х-ХХ-Х-У3 –тип выключателя
КСО-КЭП-2004-Х-ХХ-Х-У3 –порядковый номер схемы главных цепей
КСО-КЭП-2004-Х-ХХ-Х-У3 –климатическое исполнение и категория размещения



Полезная информация



КОНСТРУКЦИЯ УСТРОЙСТВА

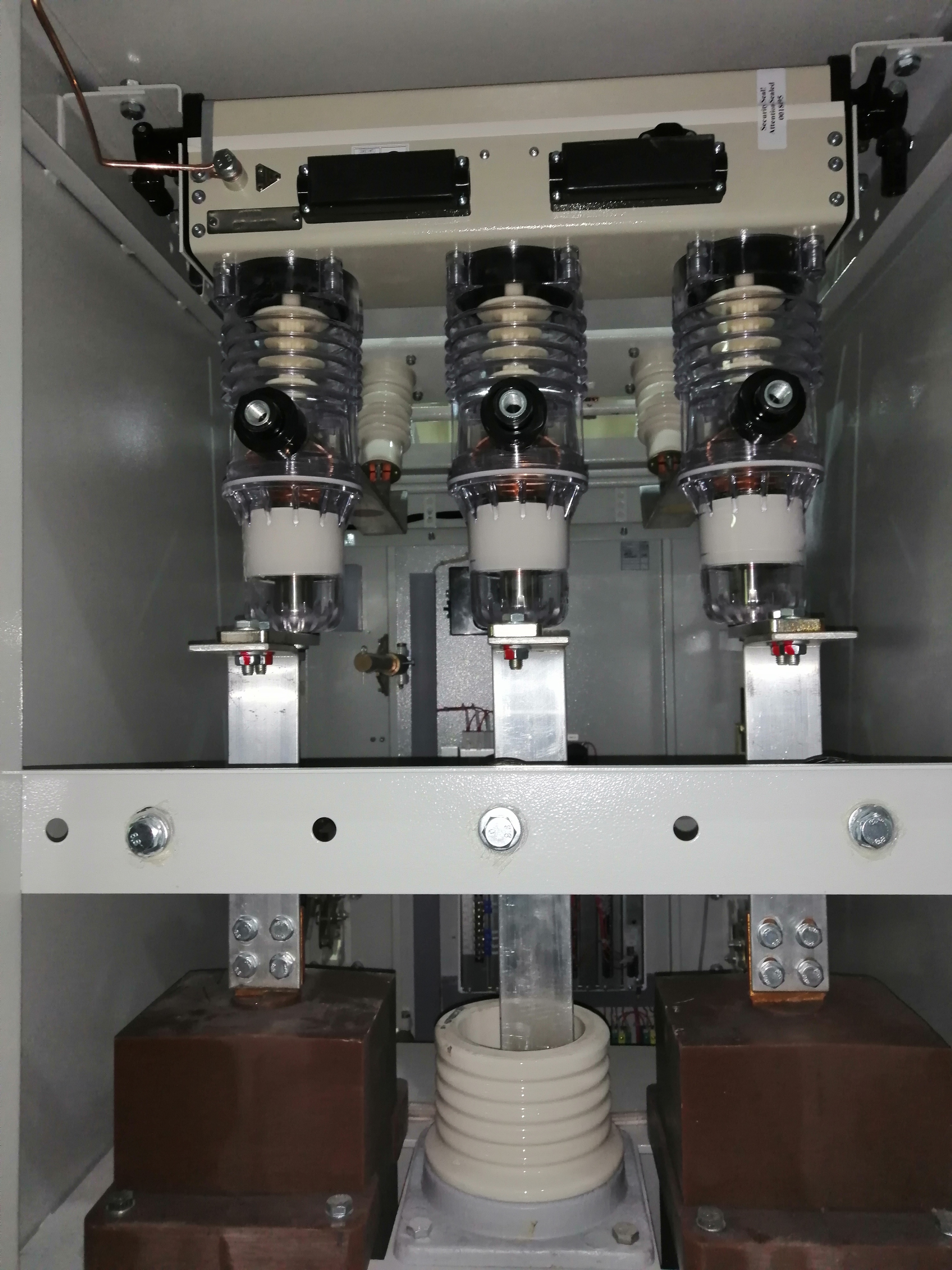

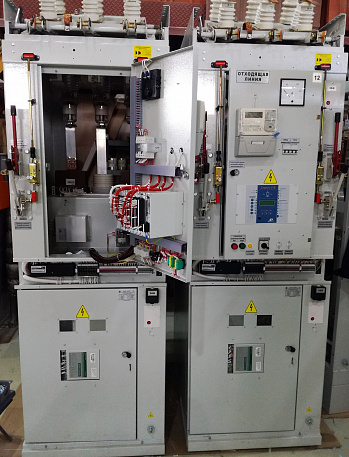

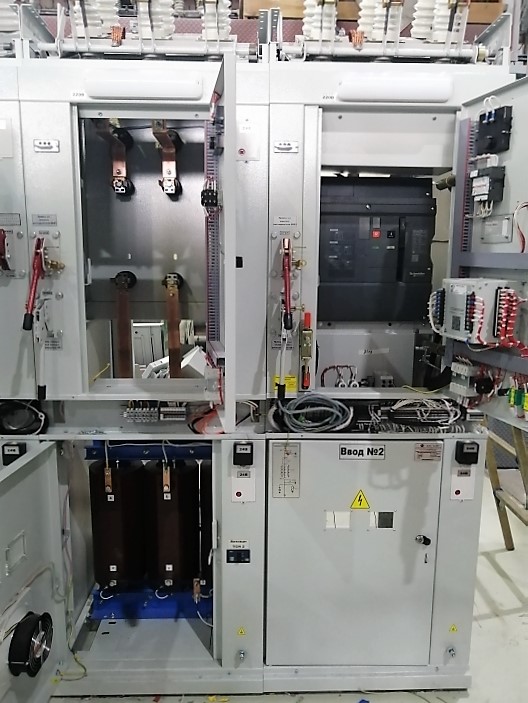

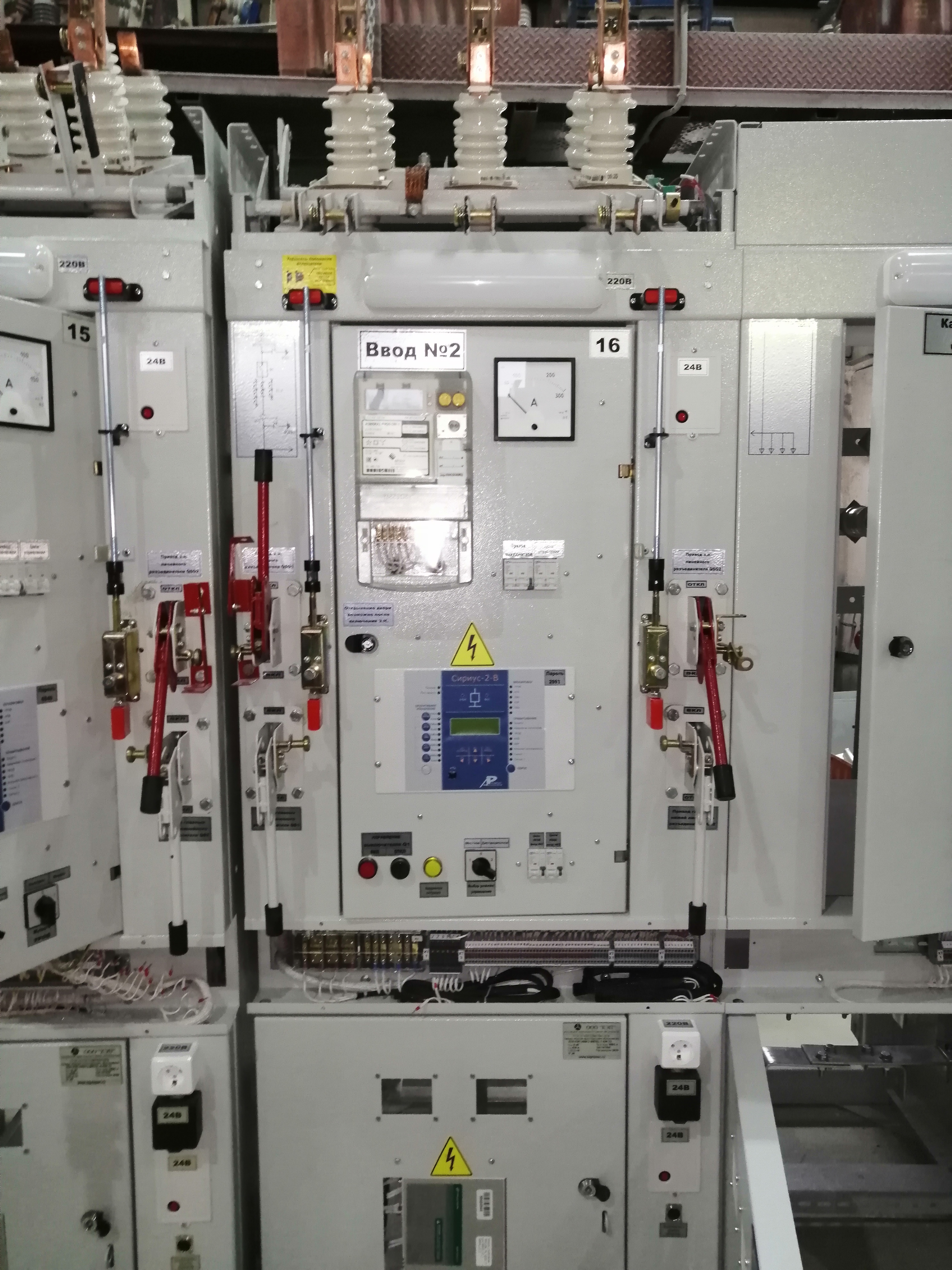

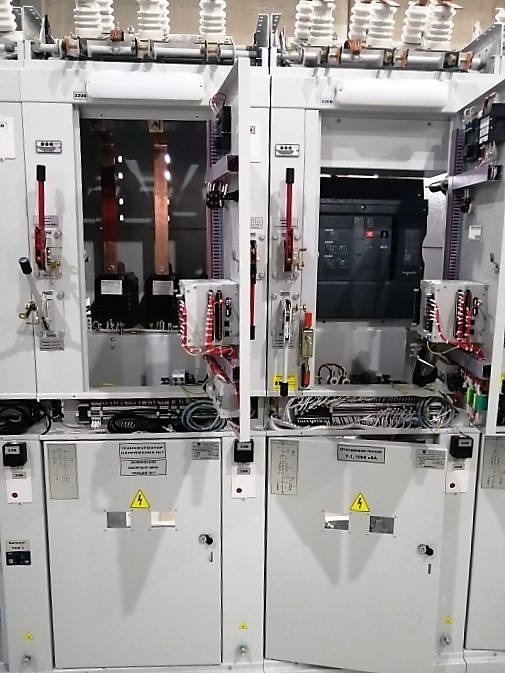

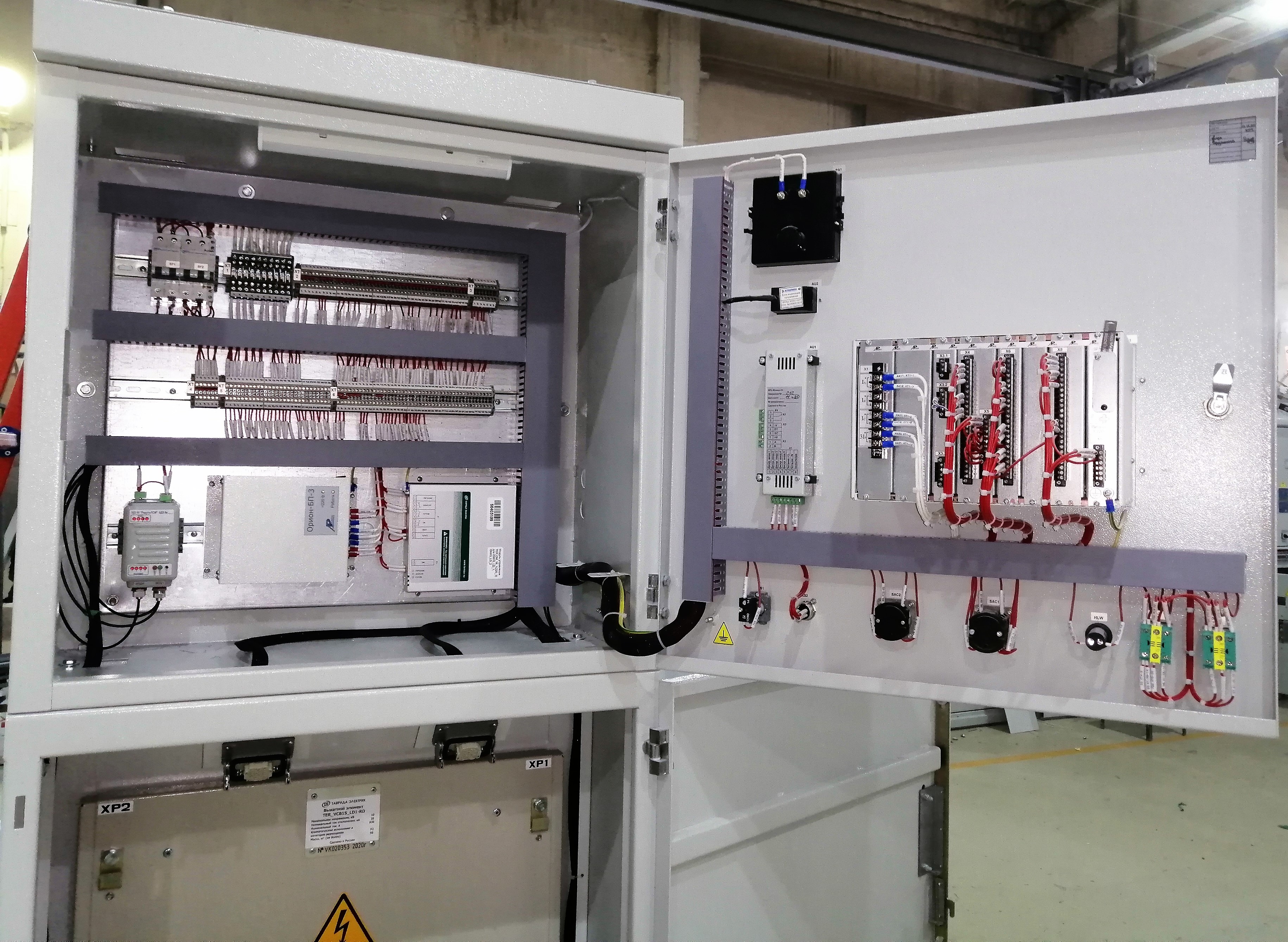

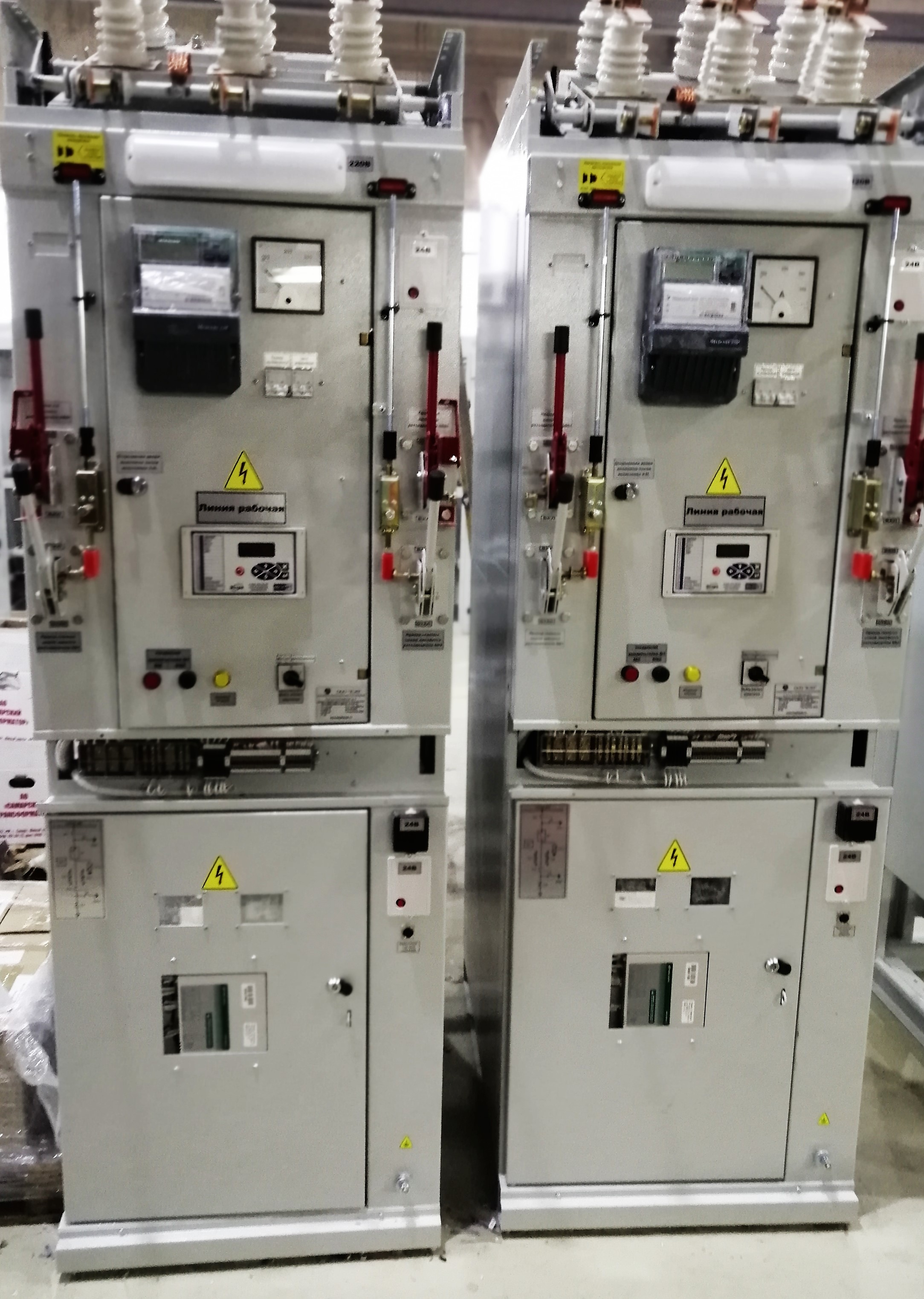

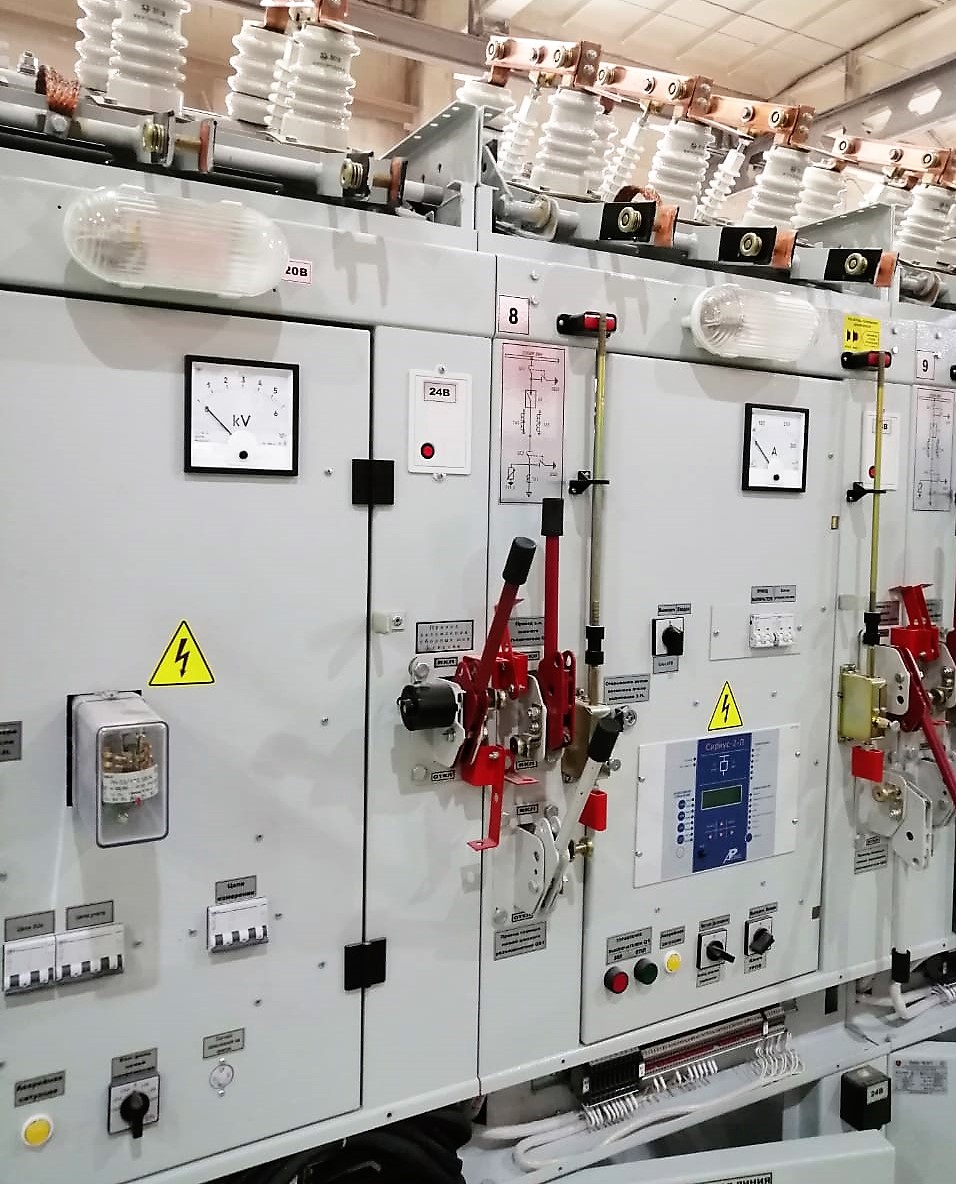

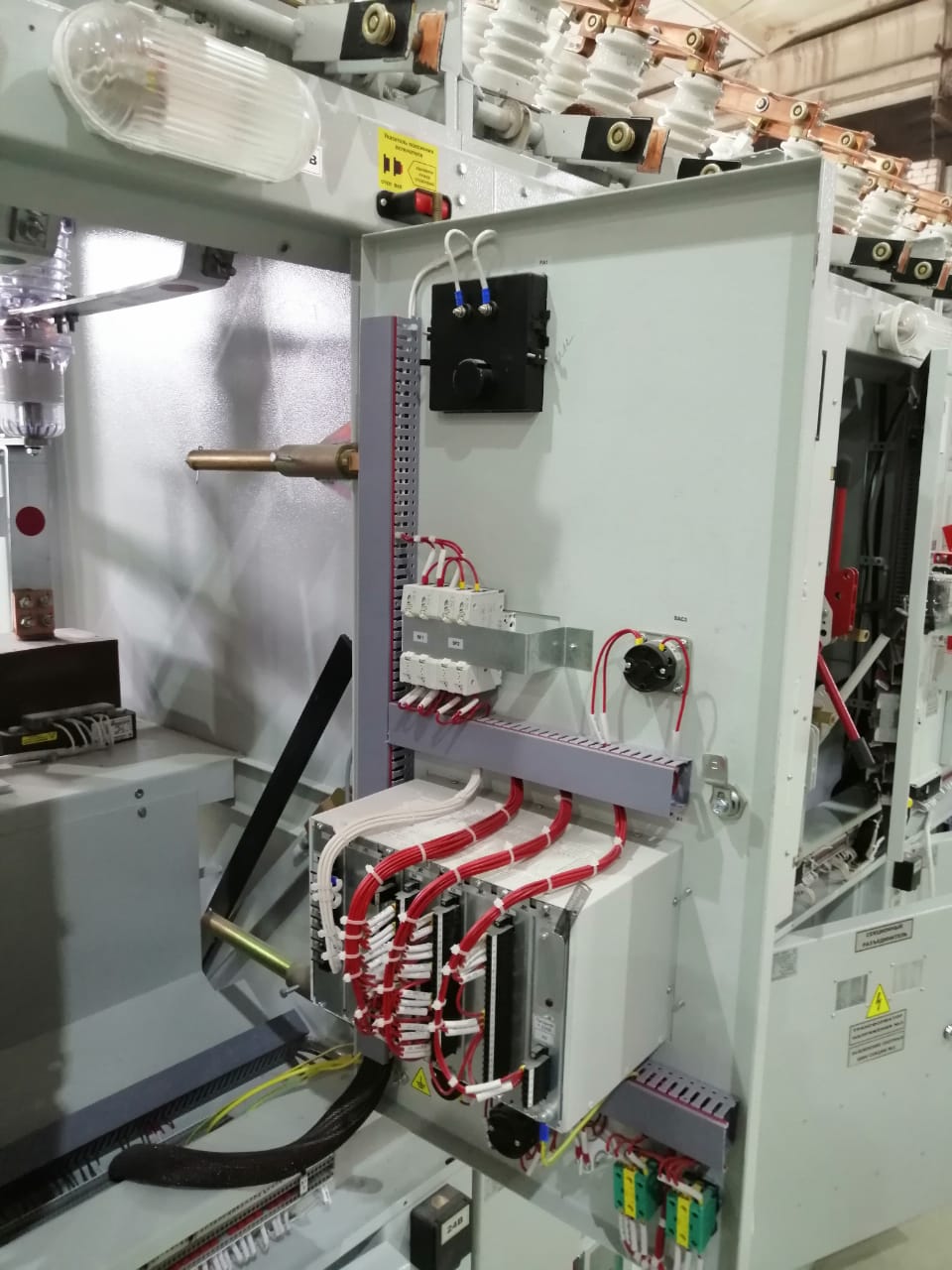

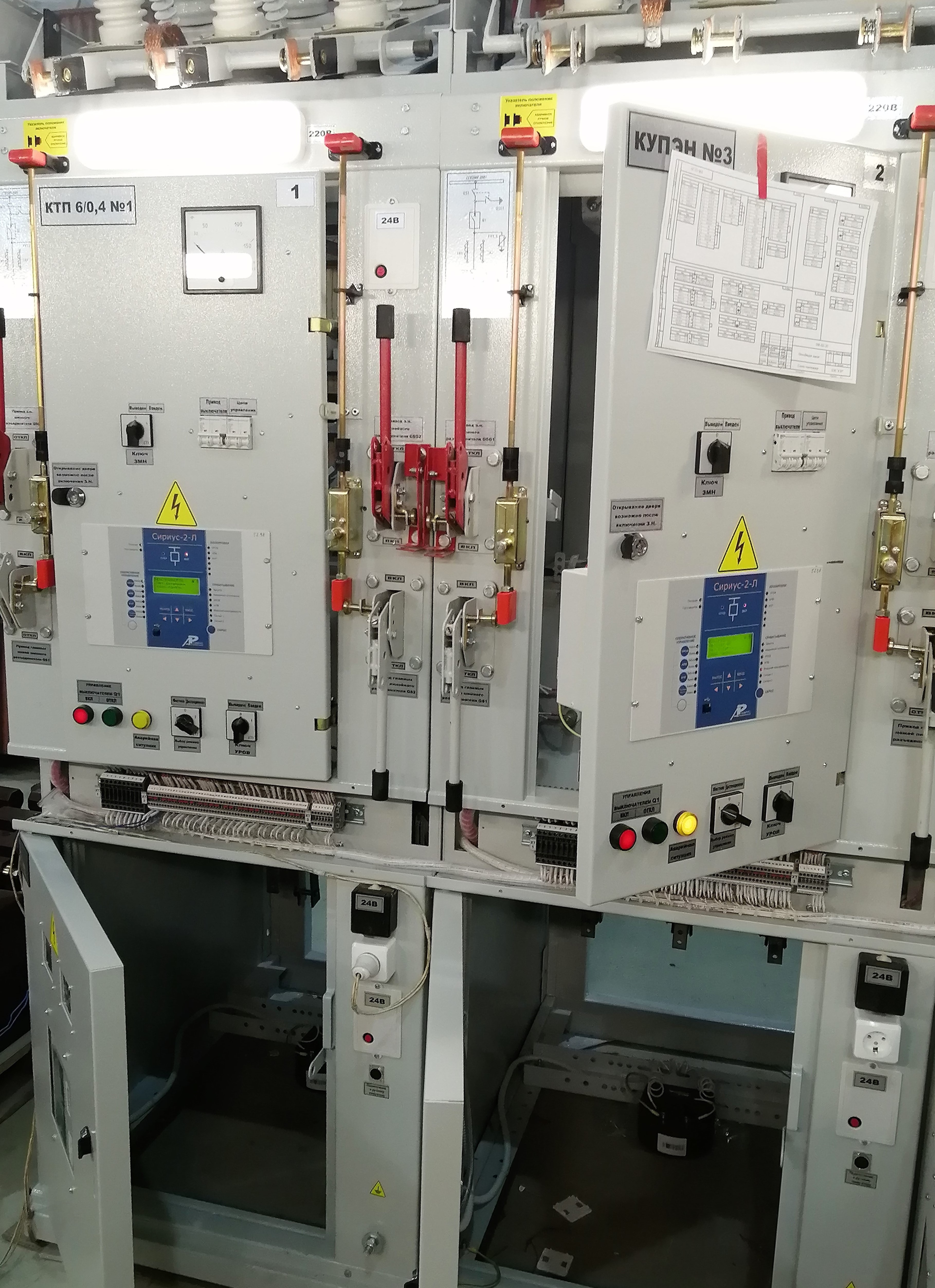

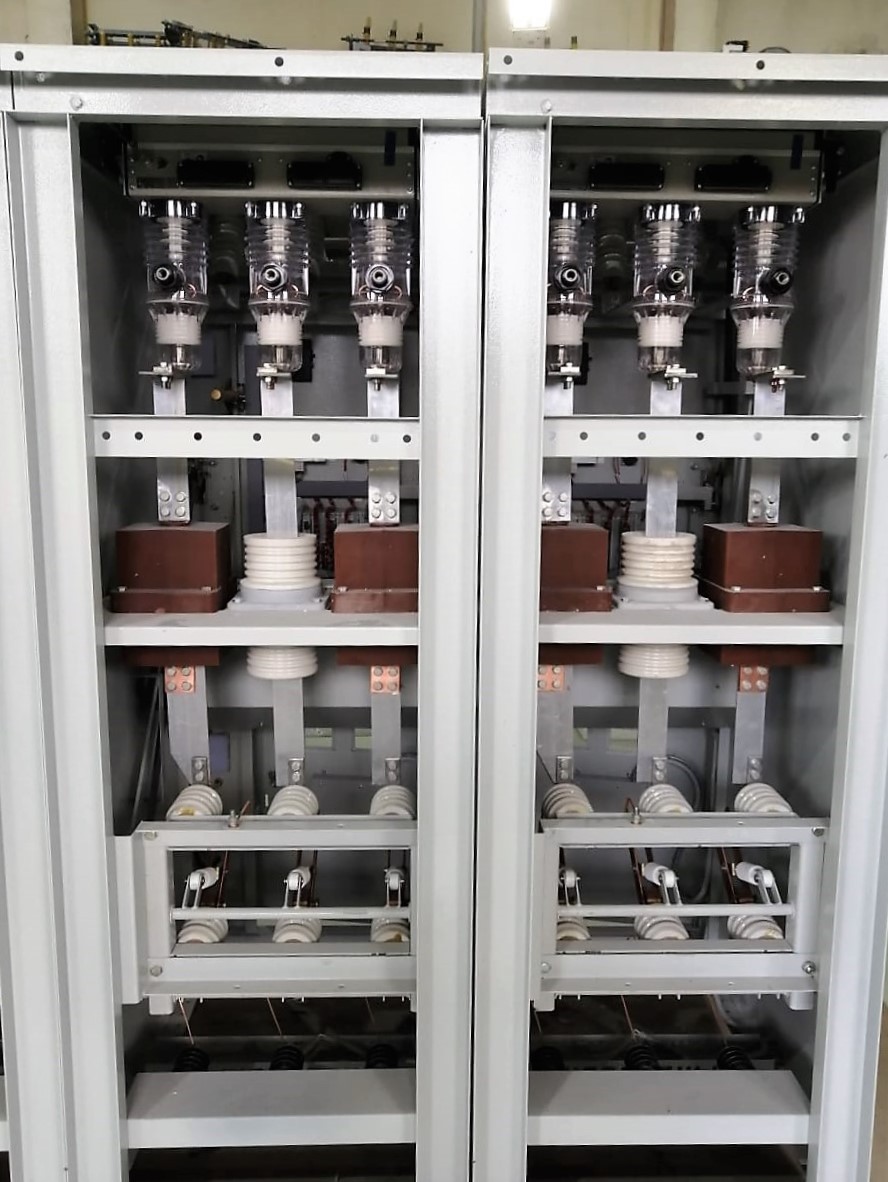

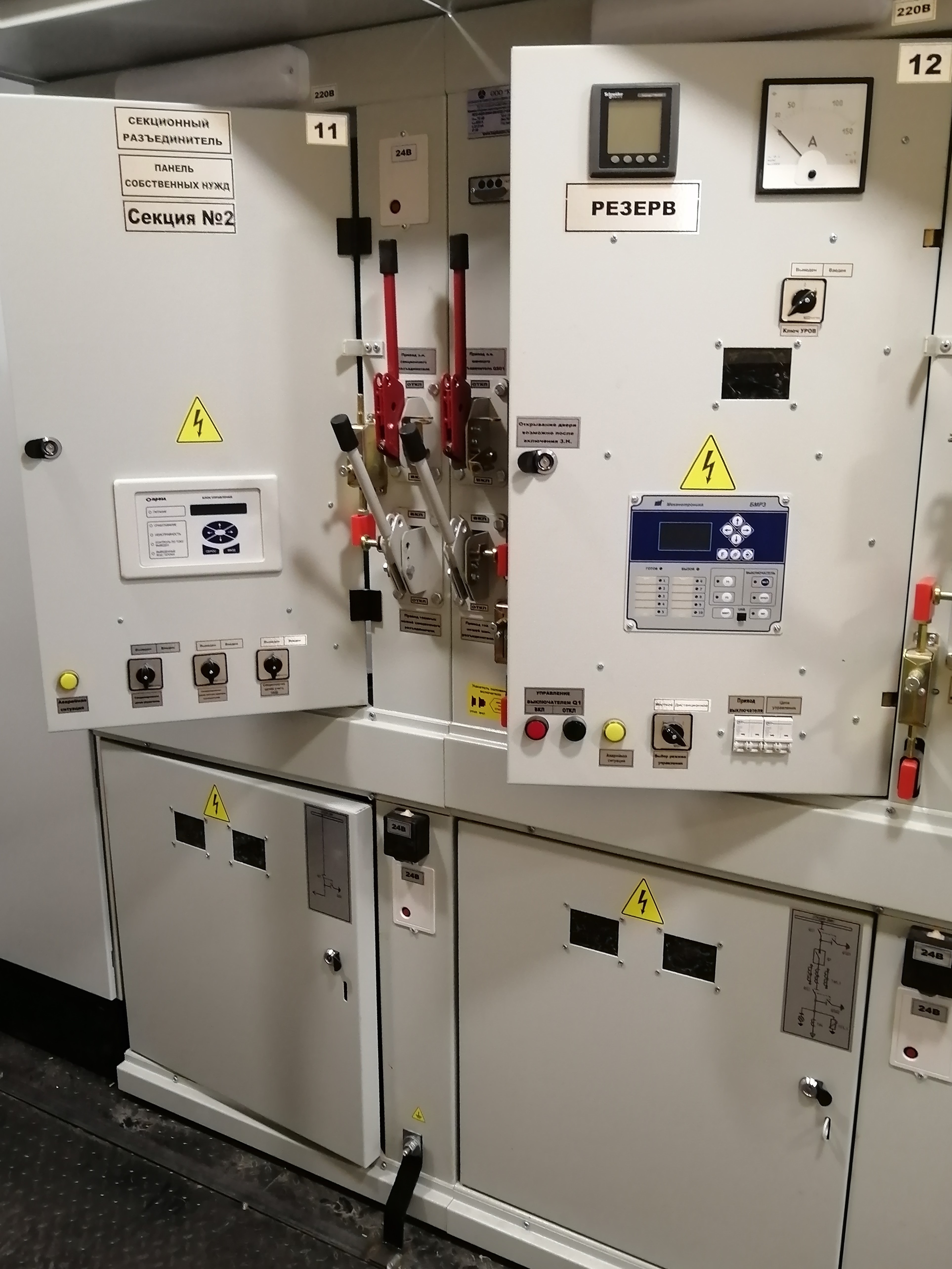

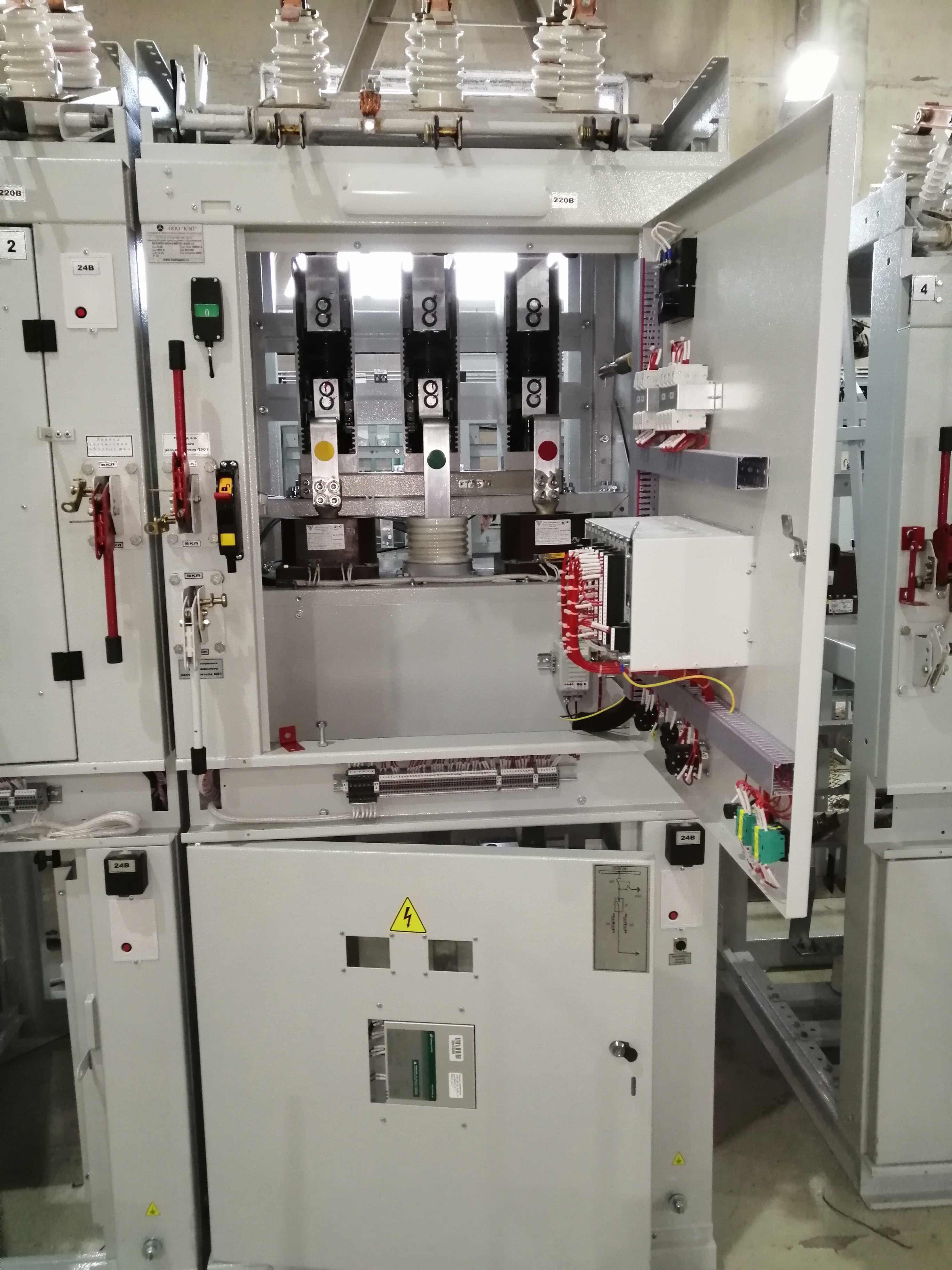

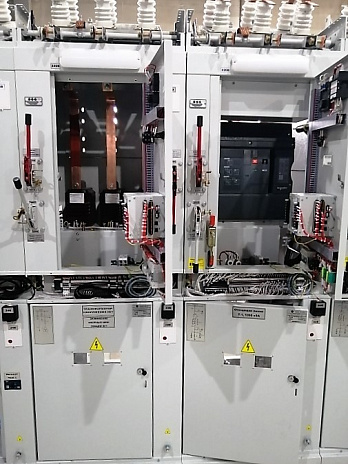

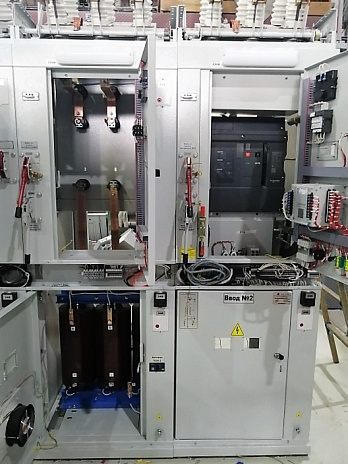

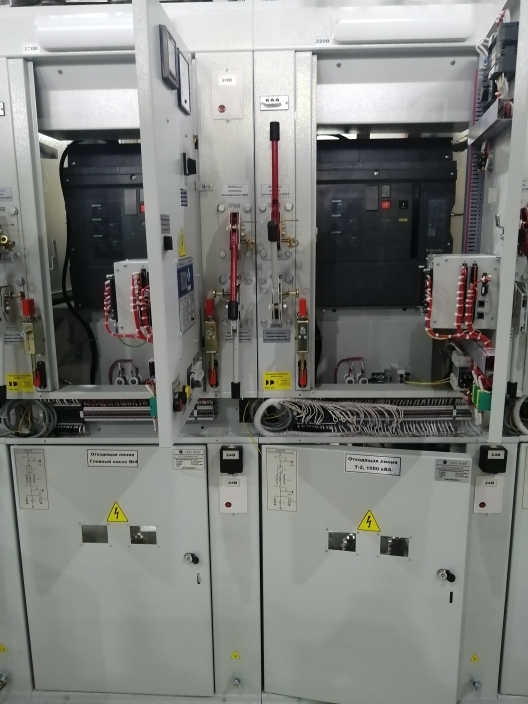

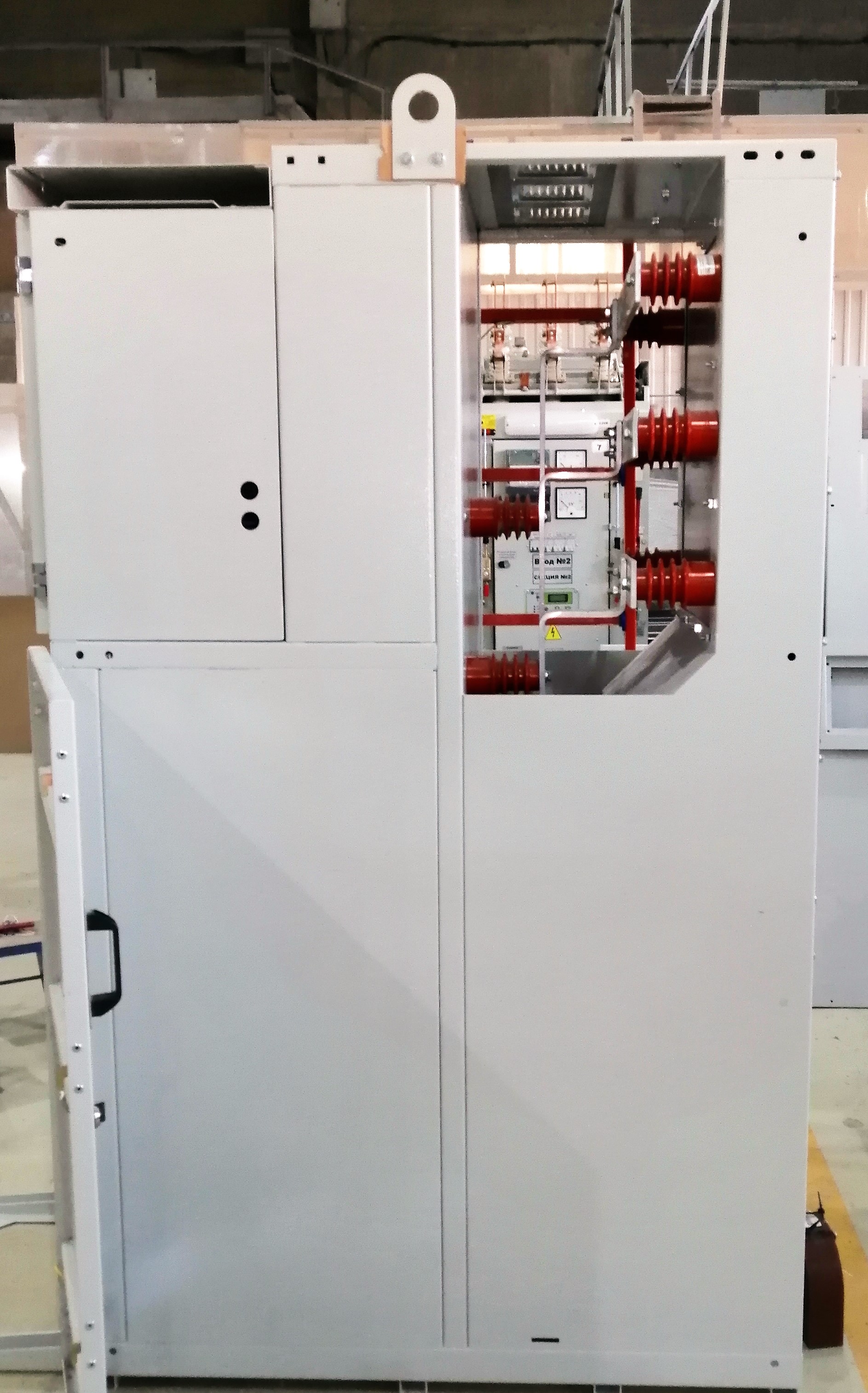

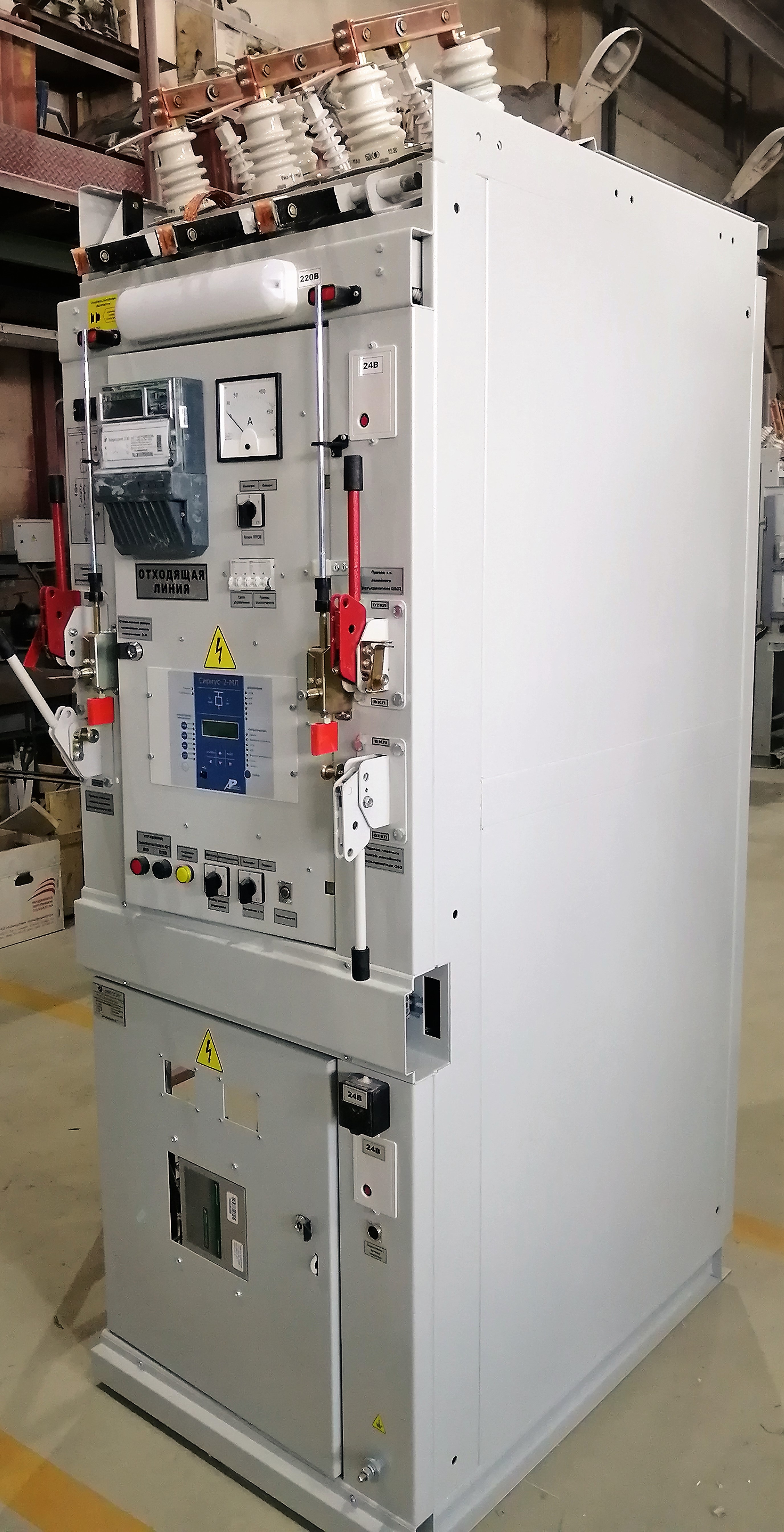

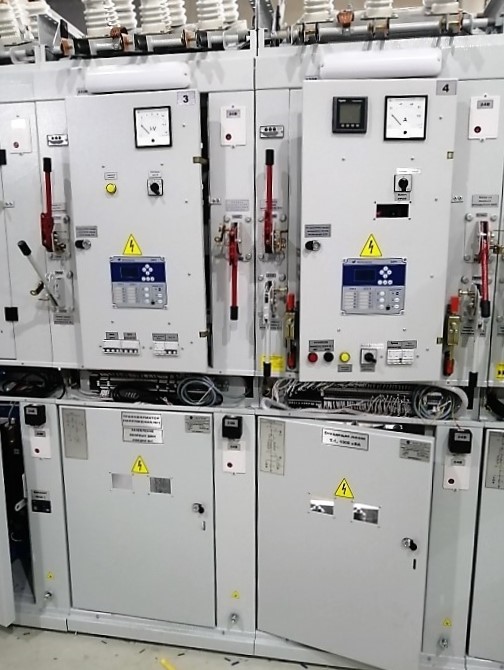

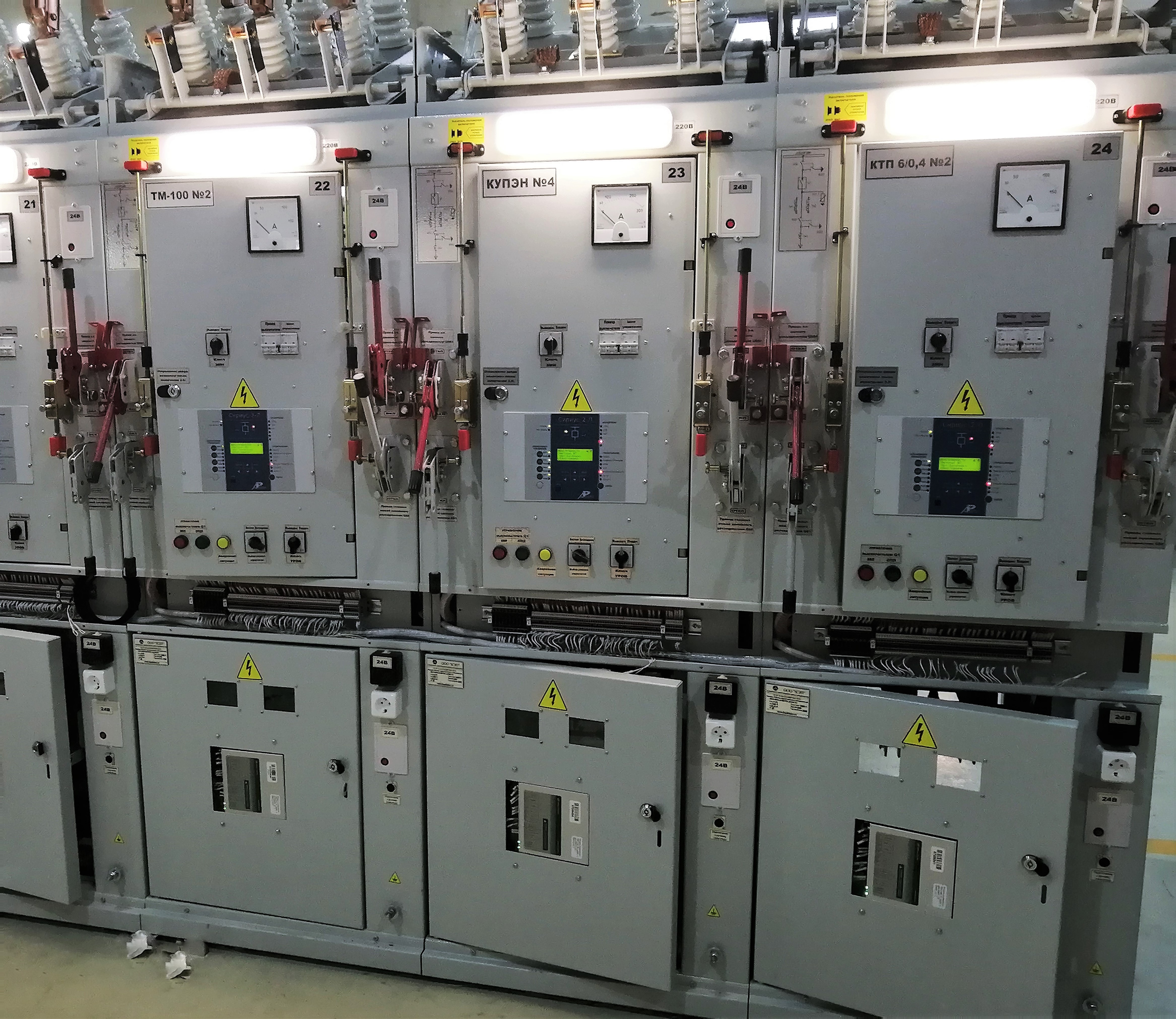

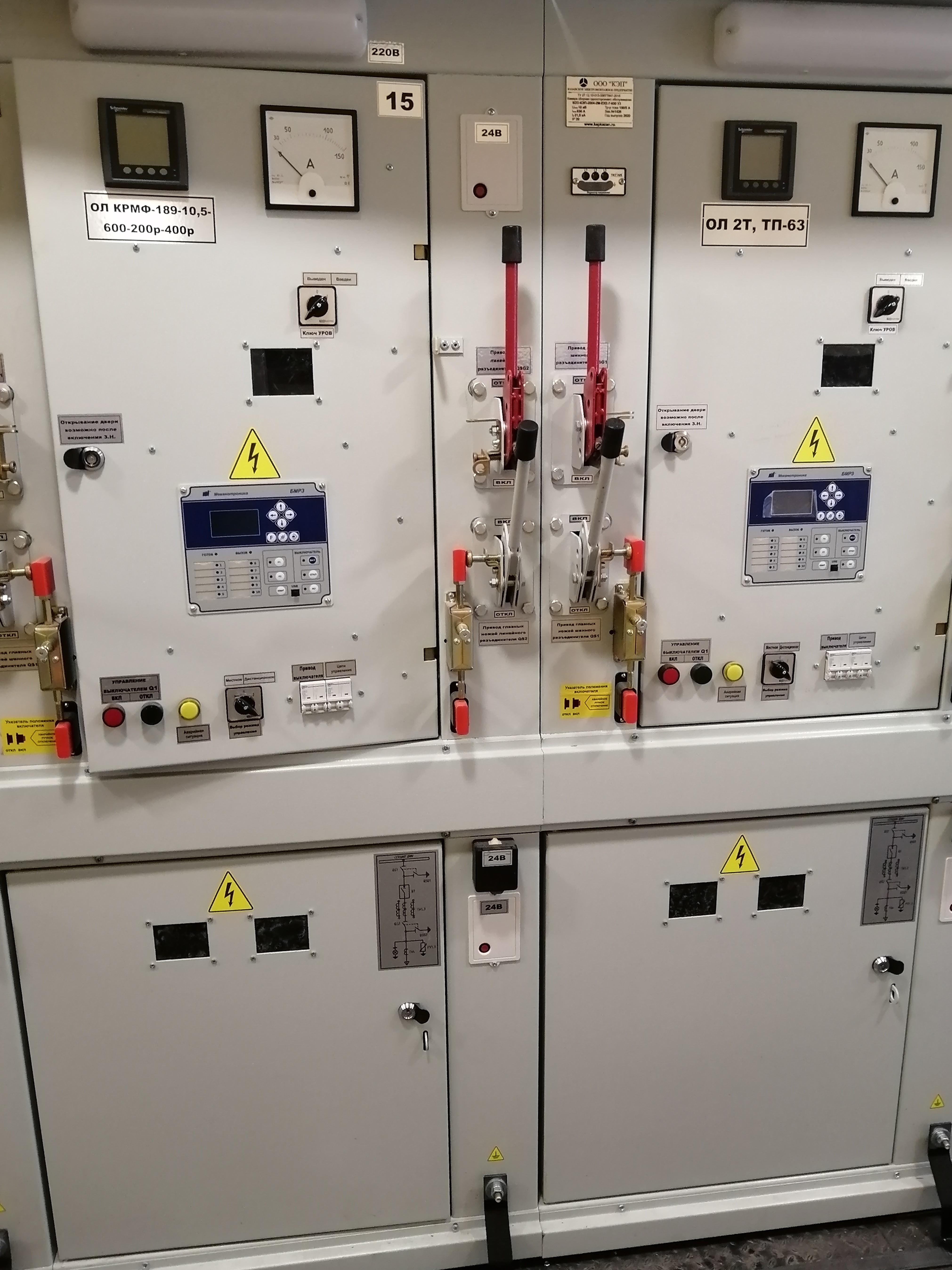

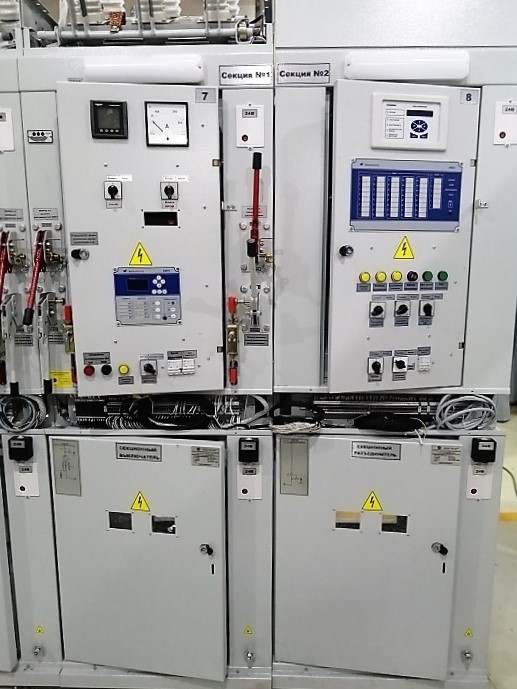

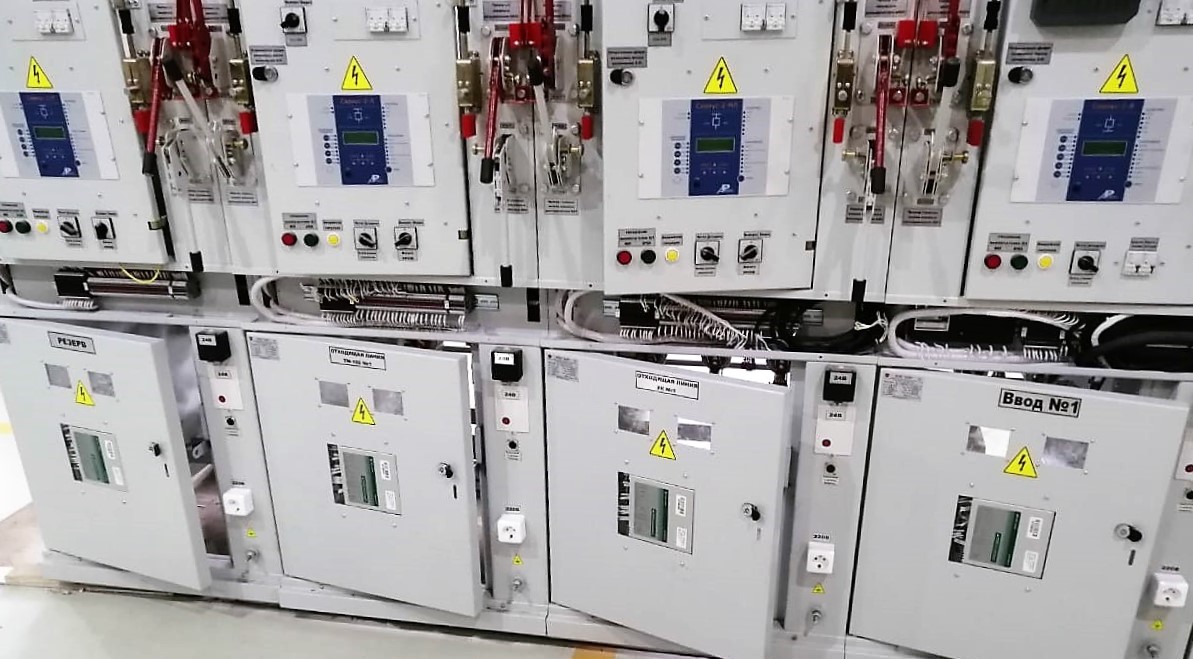

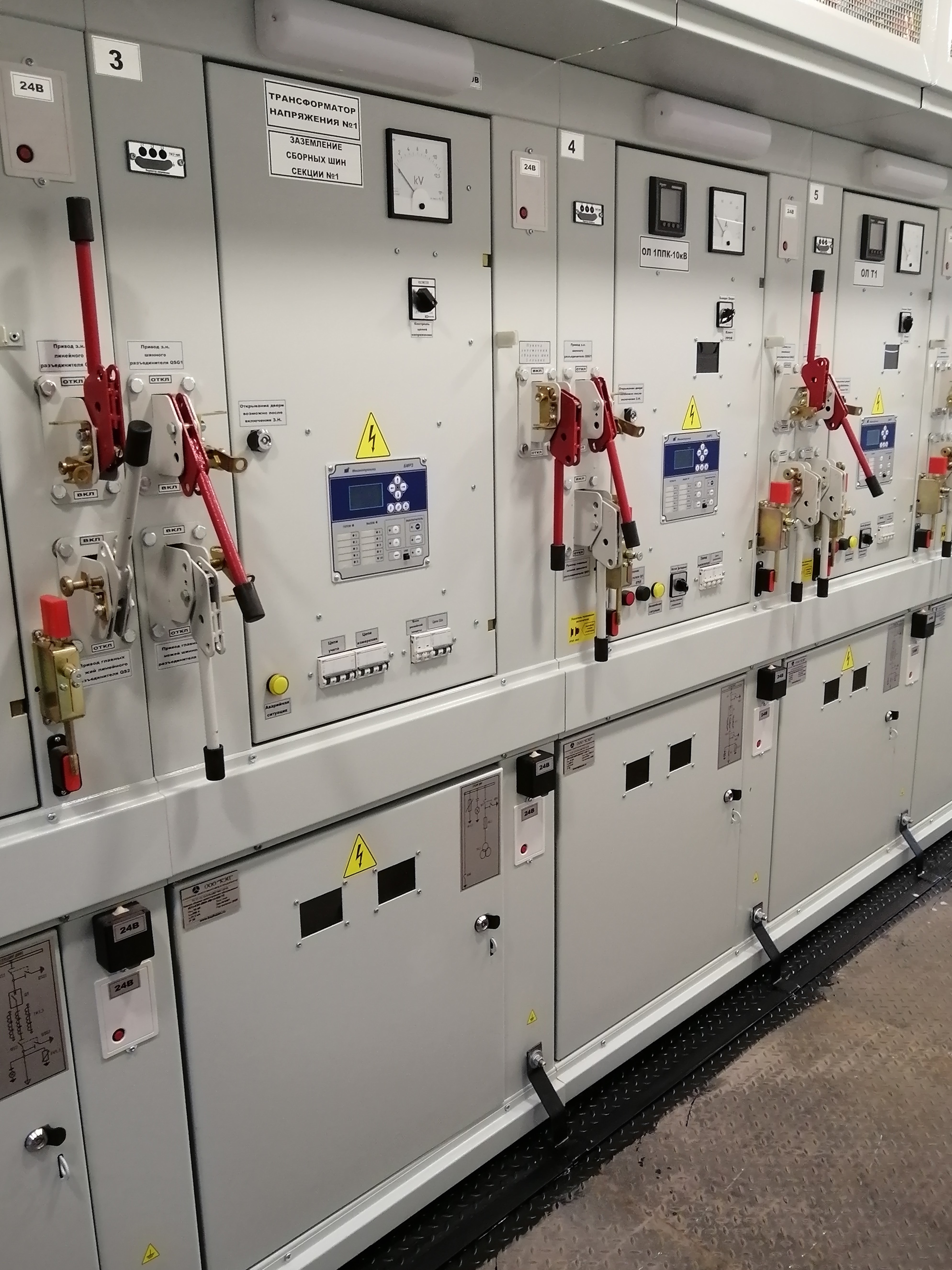

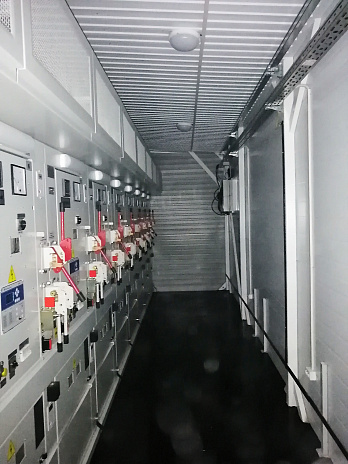

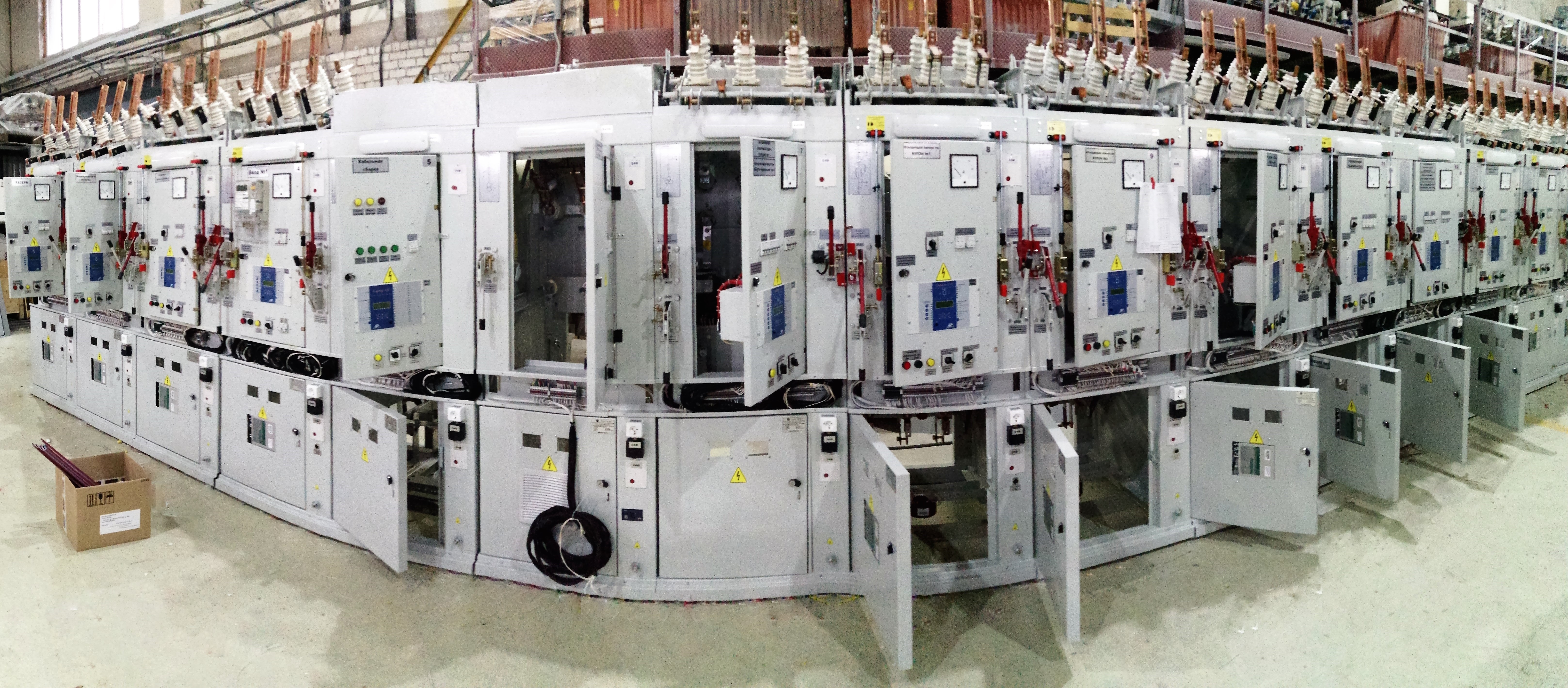

Камера КСО представляет собой металлоконструкцию, сваренную из гнутых профилей. Внутри размещена аппаратура главных цепей. С фасадной стороны камер КСО расположены приводы выключателей и разъединителей. Доступ в камеру обеспечивают две двери: верхняя в зону выключателя, трансформатора напряжения или предохранителя, нижняя в зону кабельных присоединений, силового трансформатора, трансформатора напряжения, в зависимости от типа камеры. На камере имеются смотровые окна для обзора внутренней части камеры. В камерах КСО имеется устройство для установки лампы внутреннего освещения (лампа 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура в основном с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения).

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

  • блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
  • блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителей;
  • блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
  • блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителей в промежуточном положении;
  • блокировка включения высоковольтного выключателя при коммутации разъединителями;
  • внешняя блокировка, не допускающая включение высоковольтного выключателя ввода при включенных заземляющих ножах заземления сборных шин.
  • внешняя блокировка включения высоковольтного выключателя при включенных заземляющих ножах разъединителей.
