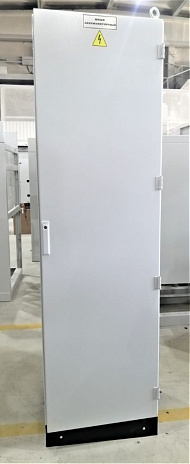

Шкаф оперативного тока (ШОТ)

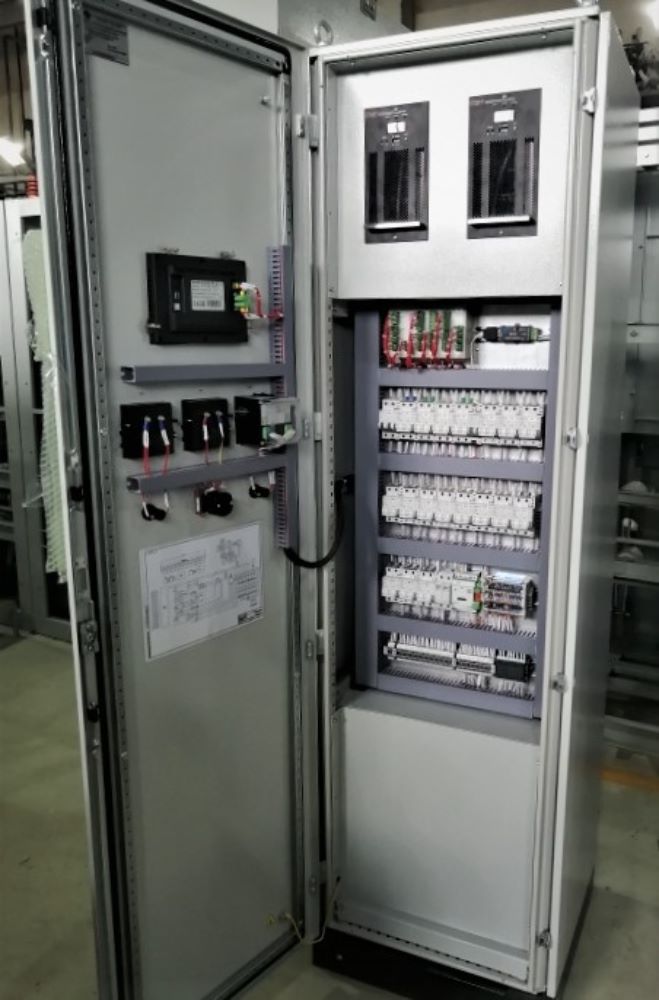

КОНСТРУКЦИЯ УСТРОЙСТВА

• Оборудование ШОТ должно размещаться в сборных металлических корпусах одно- или двухстороннего обслуживания. АБ (при их совместной поставке) должны размещаться в отдельном шкафу.
• Присоединение АБ к защитным аппаратам должно осуществляться медными одножильными гибкими (многопроволочными) кабелями с кислотостойкой изоляцией.
• Рабочее положение ШОТ – вертикальное.
• Конструкция ШОТ должна предусматривать возможность обеспечения питания от двух независимых источников и их автоматическое резервирование.
• ШОТ должны быть оснащены штатными средствами измерений (СИ) выходного напряжения и тока, питающего напряжения. СИ должны обеспечивать требуемые характеристики в течение всего срока службы устройства.
• ШОТ должны оснащаться встроенными устройствами мониторинга сопротивления изоляции полюсов и фидеров присоединений, удовлетворяющими требованиям стандартов IEC 61557-8 [2], IEC 61557-9[3], IEC 61326-2-4[4]. При этом должны контролироваться предельно допустимые уровни изоляции цепей оперативного тока 50 кОм – для ШОТ с выходным напряжением 230 В, 10 кОм – для ШОТ с выходным напряжением 115 В, 5 кОм – для ШОТ с выходными напряжениями 60 В и 48 В, 3 кОм – для ШОТ с выходным напряжением 28,5 В.

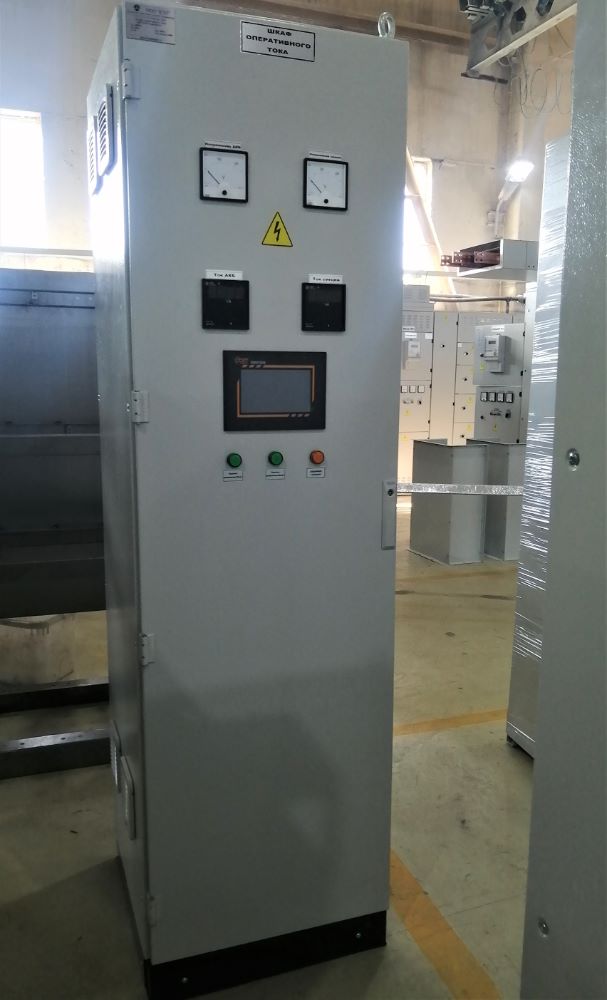

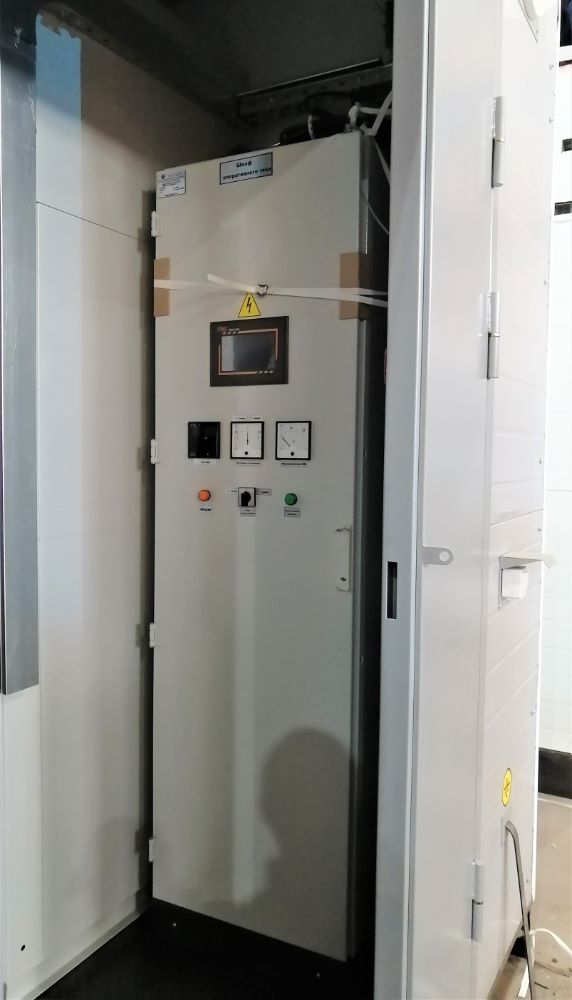

• Панель индикации, дисплей и устройство ввода информации должны располагаться на лицевой панели шкафа ШОТ.
• Габаритные, установочные, присоединительные размеры и масса ШОТ и их составных частей должны быть установлены в стандартах и ТУ производителя.

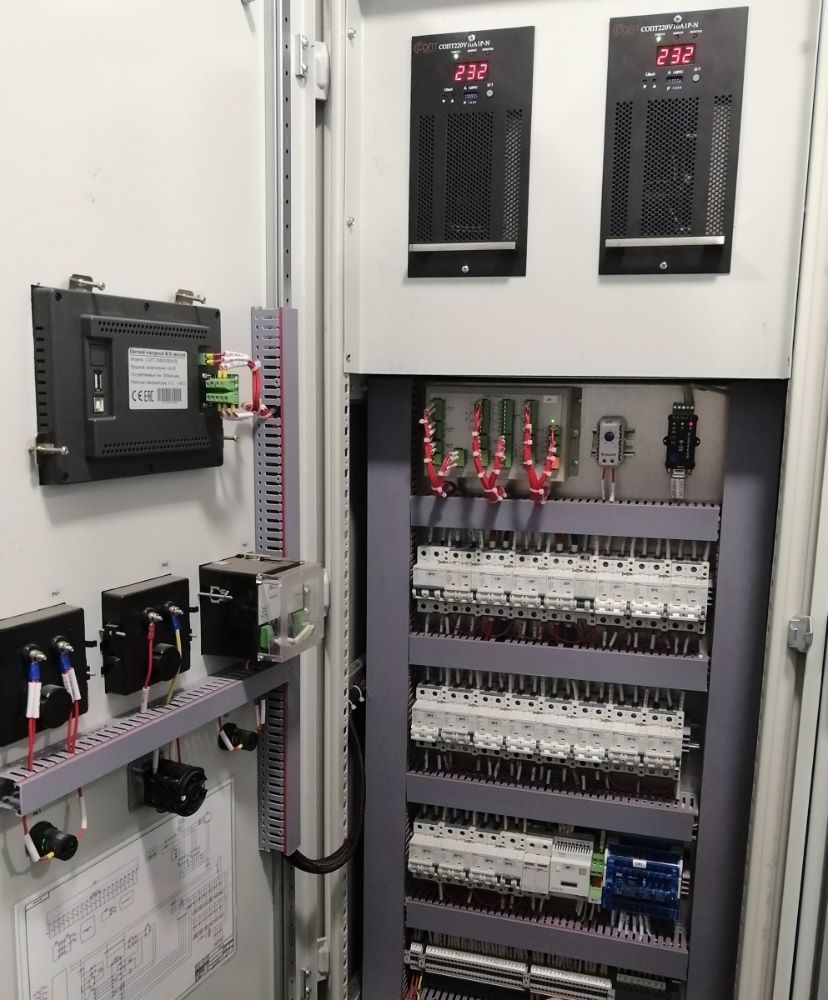

• Конструкция ШОТ должна быть ремонтопригодной и обеспечивать:
  - доступность осмотра и подтяжки контактных соединений;
  - исключение самоотвинчивания болтовых соединений;
  - возможность замены неисправного оборудования без демонтажа исправного;
  - одно или двухстороннее обслуживание;
  - возможность подвода кабельных линий снизу или сверху;
  - возможность изгиба, разделки и подключения подводимых кабельных линий внутри шкафа на высоте не менее 300 мм. Подключения должны осуществляться на зажимы, установленные на неподвижных элементах шкафов;
  - доступность к элементам, подлежащим настройке и регулированию;
  - снятие элементов, подлежащих замене в процессе эксплуатации без демонтажа составных частей;
  - снятие СИ для их поверки;
  - возможность применения грузоподъемных механизмов.
• Номинальное напряжение изоляции устройства на стороне переменного тока должно составлять 600 В.
• Минимальные расстояния между аппаратами, установленными в ШОТ определяются в соответствии с ГОСТ Р 51321.1.
• Типы электрических соединений функциональных блоков должны быть отражены в ТУ в соответствии с ГОСТ Р 51321.1 кодом из трех букв:
  - первая буква – тип электрического соединения главной входящей цепи;
  - вторая буква – тип электрического соединения главной выходящей цепи;
  - третья буква – тип электрического соединения вспомогательной цепи.
• Должны применяться следующие буквы:
  F – для стационарных соединений;
  D – для разъемных соединений;
  W – для выдвижных соединений.
• Степень защиты по ГОСТ 14254 не ниже IP 21. Степень защиты при открытых дверях – IP 00.
• Класс точности СИ не хуже 2,5.
• Металлические элементы должны иметь антикоррозийное или защитное покрытие. Лакокрасочные покрытия должны обеспечивать сохранность поверхностей и коррозионную стойкость деталей и сборочных единиц при хранении и эксплуатации.
• Электрохимически разнородные металлические материалы, применяемые для изготовления соприкасающихся между собой сборочных единиц и деталей, должны быть выбраны в соответствии с требованиями ГОСТ 9.005.
• Покраска шкафов должна быть выполнена порошковыми эмалями методом напыления. Класс лакокрасочных покрытий по ГОСТ 9.032:
  - для наружных поверхностей – не ниже IV;
  - для внутренних поверхностей – не ниже V.
• Толщина лакокрасочного покрытия – от 50 до 100 мкм. Покрытия должны быть устойчивы к условиям эксплуатации по ГОСТ 9.104.
• Защита болтов, гаек, шайб от коррозии должна выполняться по ГОСТ 9.303.
• Тип охлаждения – воздушное, принудительно воздушное.
• Система охлаждения должна обеспечивать непрерывную устойчивую работу ШОТ
  при любых допустимых режимах нагрузки.
• ШОТ не должны требовать увеличения расстояния от боковых панелей до окружающих предметов более 200 мм.
• Во всех режимах работы ШОТ температура нагрева его частей, соприкасающихся с электрической изоляцией, в наиболее нагретой точке не должна превышать значений, установленных ГОСТ 8865 для соответствующего класса электрической изоляции.
• Допустимые превышения температуры нагрева различных частей ШОТ относительно температуры окружающей среды определяются по ГОСТ Р 51321.1 и составляют:
  - для кнопок и переключателей – не более 25 °С;
  - для наружной поверхности шкафов – не более 30 °С.
• ШОТ должны быть термически и динамически устойчивы при всех аварийных режимах в течение времени срабатывания защит.
• Контактные электрические соединения токоведущих цепей должны соответствовать требованиям ГОСТ 10434.
• Качество сварных соединений металлоконструкций – в соответствии с ГОСТ 5264, ГОСТ 14771.
• Функциональные узлы, платы управления шкафов и места их установки должны иметь конструктивные элементы или соответствующие надписи (маркировку), предотвращающие неправильную установку и подключение.
• Комплектующие изделия и проводники должны располагаться таким образом, чтобы обеспечивалось удобство и безопасность их обслуживания.
• ШОТ должны быть пожаробезопасны, изготавливаться из негорючих (трудногорючих) материалов, не должны являться источником воспламенения, не должны распространять горение.
• Средства крепления, применяемые для сборки различных металлических частей, должны обеспечивать непрерывность цепей защиты, стабильную проводимость и пропускную способность, достаточную, чтобы выдерживать ток замыкания на землю.
• Зажимы для подсоединения внешних защитных проводников должны быть неизолированными. Для защиты проводника каждой цепи должен быть отдельный зажим соответствующего размера.
• К одному контактному зажиму должен подсоединяться только один проводник. Допускается к одному зажиму подсоединять два проводника только в том случае, если контактные зажимы для этого предназначены.
• Подключение отходящих кабельных линии должно осуществляться к клеммному ряду, находящемуся на одном уровне для всех потребителей одного ШОТ на высоте не ниже 0,3 м от основания шкафа.
• Питание к аппаратуре и СИ, установленным на съемных элементах оболочки или двери, должно быть подведено так, чтобы не могло произойти механических повреждений проводников в результате перемещений элементов или дверей.
• Подключение потребителей постоянного тока должно быть организовано через автоматические выключатели.
